Patka kotevní šroubovací, U deska s prolisem, výroba ČR

materiál ocel
materiál upřesnění S235JR
povrchová úprava zinek bílý galvanický
typ / druh zboží prvky kotevní
značka / značení výrobce 14-07
provedení, specifické vlastnosti výškově nastavitelný pilíř
tvar profilu / výrobku (průřez) U třmen s prolisem
určeno zejména pro kotvení tlačených sloupů, pilířů
poznámka Český výrobek
  • Fotogalerie

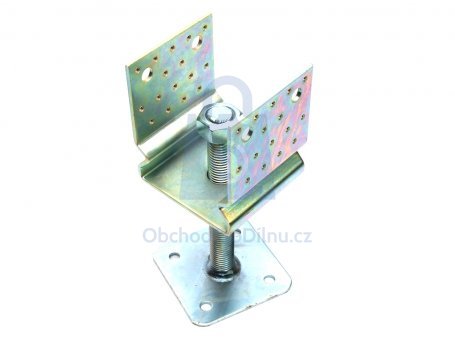

  • kotevní patka na šroubovici

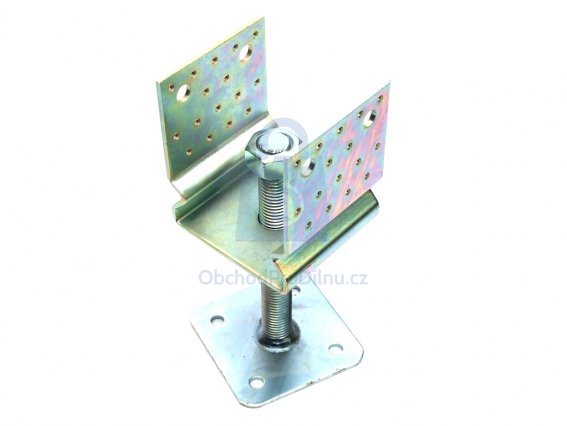

  • kotevní patka šroubovací

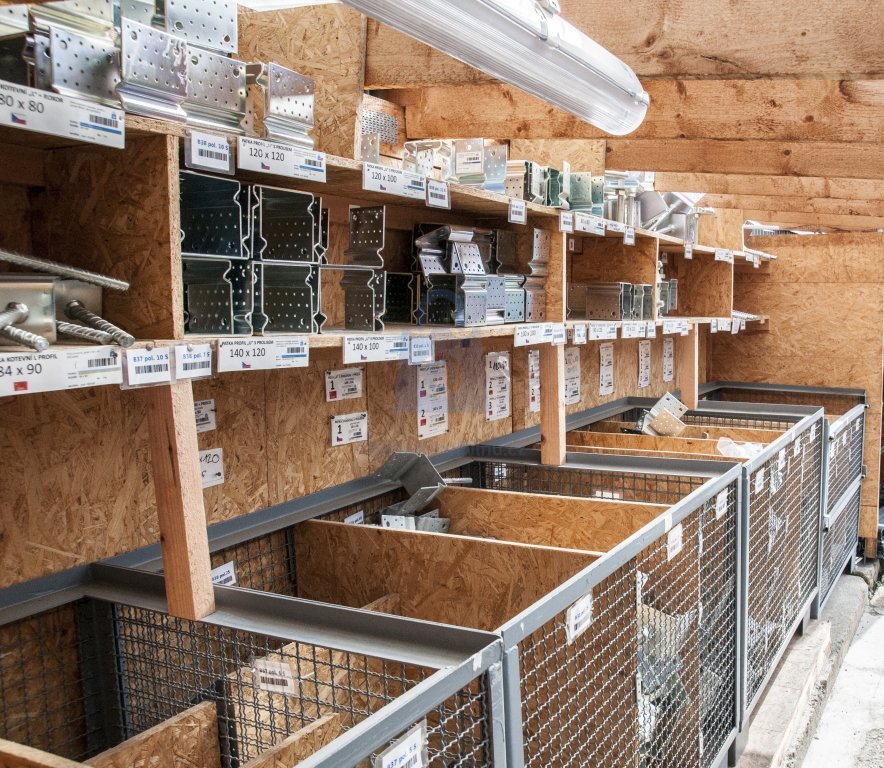

  • zásoby kotevních prvků na skladě

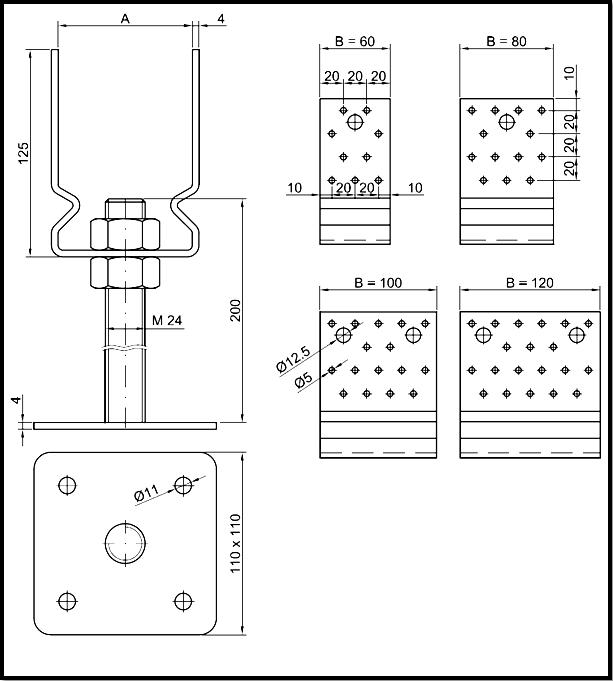

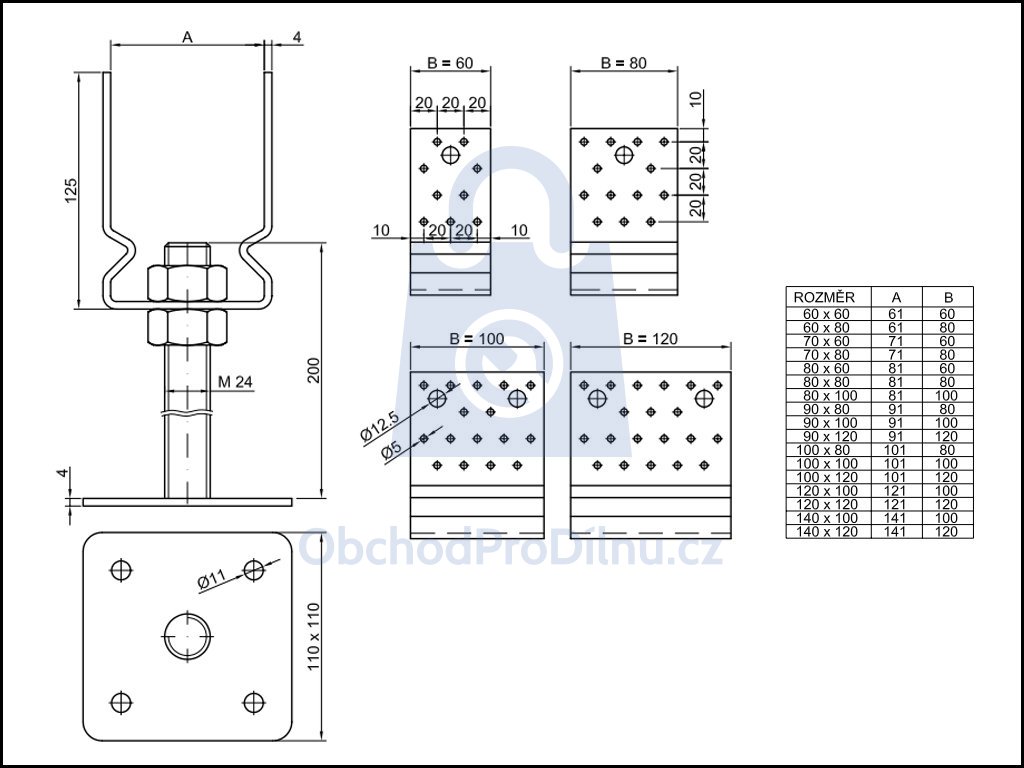

  • technické nákresy

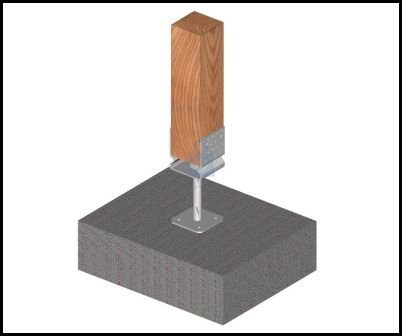

  • Příklad použití kotevní patky

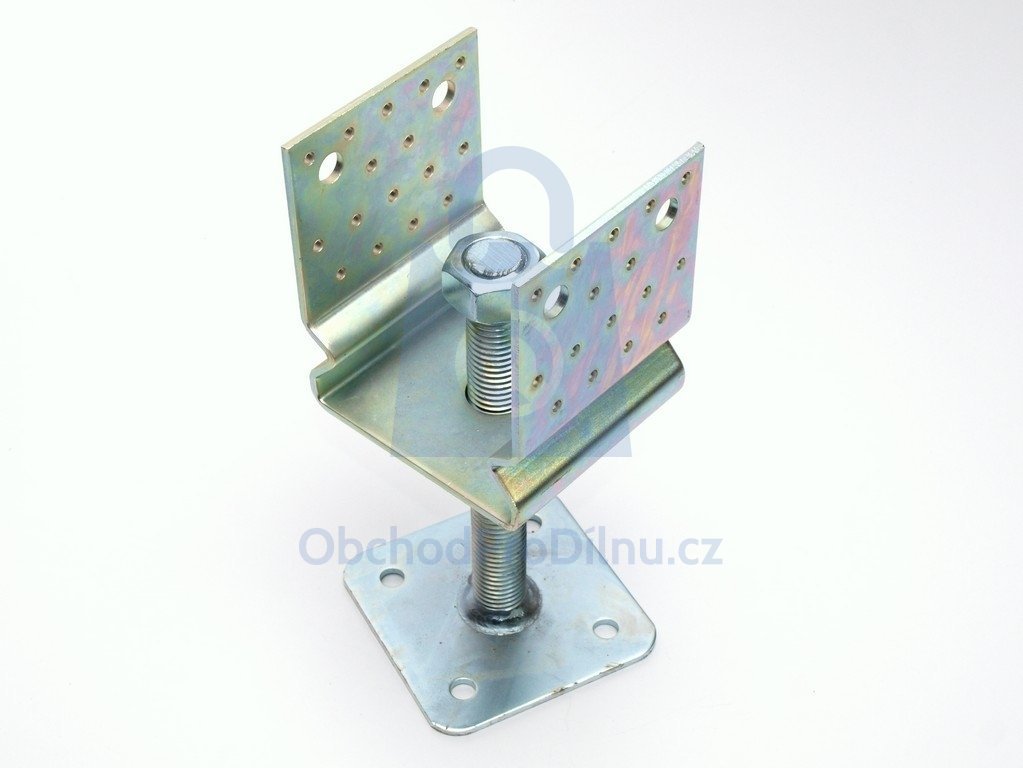

  • Patka kotevní šroubovací

Patka kotevní šroubovací, U deska s prolisem, výroba ČR

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
0811001 ks 60 x 60 M24 60 200 60 125 183,62 1 ks 183,62 222,18 skladem 211,07
0811002 ks 60 x 80 M24 80 200 60 125 244,08 1 ks 244,08 295,34 skladem 280,57
0811003 ks 70 x 60 M24 60 200 70 125 223,43 1 ks 223,43 270,36 skladem 256,84
0811004 ks 70 x 80 M24 80 200 70 125 245,99 1 ks 245,99 297,65 skladem 282,77
0811005 ks 80 x 60 M24 60 200 80 125 230,50 1 ks 230,50 278,91 skladem 264,96
0811006 ks 80 x 80 M24 80 200 80 125 210,68 1 ks 210,68 254,92 skladem 242,17
0811007 ks 80 x 100 M24 100 200 80 125 263,31 1 ks 263,31 318,61 skladem 302,68
0811008 ks 90 x 80 M24 80 200 90 125 249,67 1 ks 249,67 302,10 skladem 287,00
0811009 ks 90 x 100 M24 100 200 90 125 265,43 1 ks 265,43 321,18 skladem 305,12
0811010 ks 90 x 120 M24 120 200 90 125 281,56 1 ks 281,56 340,68 na objednávku 323,65
0811011 ks 100 x 80 M24 80 200 100 125 261,05 1 ks 261,05 315,87 skladem 300,08
0811012 ks 100 x 100 M24 100 200 100 125 239,96 1 ks 239,96 290,35 skladem 275,83
0811013 ks 100 x 120 M24 120 200 100 125 284,24 1 ks 284,24 343,93 skladem 326,73
0811014 ks 120 x 100 M24 100 200 120 125 299,35 1 ks 299,35 362,21 skladem 344,10
0811015 ks 120 x 120 M24 120 200 120 125 270,37 1 ks 270,37 327,15 skladem 310,79
0811016 ks 140 x 100 M24 100 200 140 125 318,96 1 ks 318,96 385,94 skladem 366,64
0811017 ks 140 x 120 M24 120 200 140 125 281,64 1 ks 281,64 340,79 skladem 323,75
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008

Mohlo by se Vám také hodit:

Hmoždinka nylonová MQ, MUNGO

Variant: 6 od 0,99 Kč/ks 0,82 Kč bez DPH
Nejprodávanější

Patka kotevní kotvící hrot, pozinkovaná

Variant: 9 od 75,08 Kč/ks 62,05 Kč bez DPH
Pro kutily

Kotva chemická PE, Den Braven

Variant: 2 od 180,90 Kč/ks 149,50 Kč bez DPH
  •  Podrobný popis
  •  Ke stažení
  •  Diskuze

Patka kotevní šroubovací, U deska s prolisem, výroba ČR

Šroubovací kotevní patka umožňuje do U profilu s prolisem kotvit dřevěný hranol (horizontálně či vertikálně dle typu dřevostavby). Pro upevnění dřevěného trámku je k dispozici několik otvorů přímo v patce. Patka je z důvodu vyšší odolnosti vůči korozi galvanicky pozinkována. Díky prolisu není kotvený dřevěný sloup v přímém kontaktu se spodní částí patky, což pozitivně ovlivňuje jak životnost dřeva, tak životnost nátěru.

Šroubovací patka je výškově nastavitelná. Pomocí spodní volné matice se nastaví výška U patky, horní maticí se poloha zafixuje proti pohybu. Při betonáži místa, na které budete patky umisťovat, nemusíte mít díky výškové nastavitelnosti ve stejné výšce všechna kotevní stanoviště, terén může zůstat mírně "vyspádovaný" apod.

Použití kotevní patky U

Kotevní patka s U profilem se nejčastěji používá ke kotvení nosných sloupů a pilířů. V praxi se nejčastěji jedná o dřevěné trámky/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání apod.

Montáž kotevní patky do betonu

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme ji kotvit přímo do betonu. Beton by měl být třidy alespoň C16/20 (dříve B20). Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:


Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.


Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

Technické info - patka šroubovací:

  • materiál: ocel S235JR
  • povrchová úprava: zinek bílý galvanický
  • U profil vyroben z plechu tl. 4 mm
  • základna ke kotvení na podloží je 110x110 mm
  • šroubovice M24 dlouhá 200 mm
  • otvory pro kotvení do betonu: Ø 11 mm
  • otvory pro kotvení trámu: Ø 5 mm a 12,5 mm

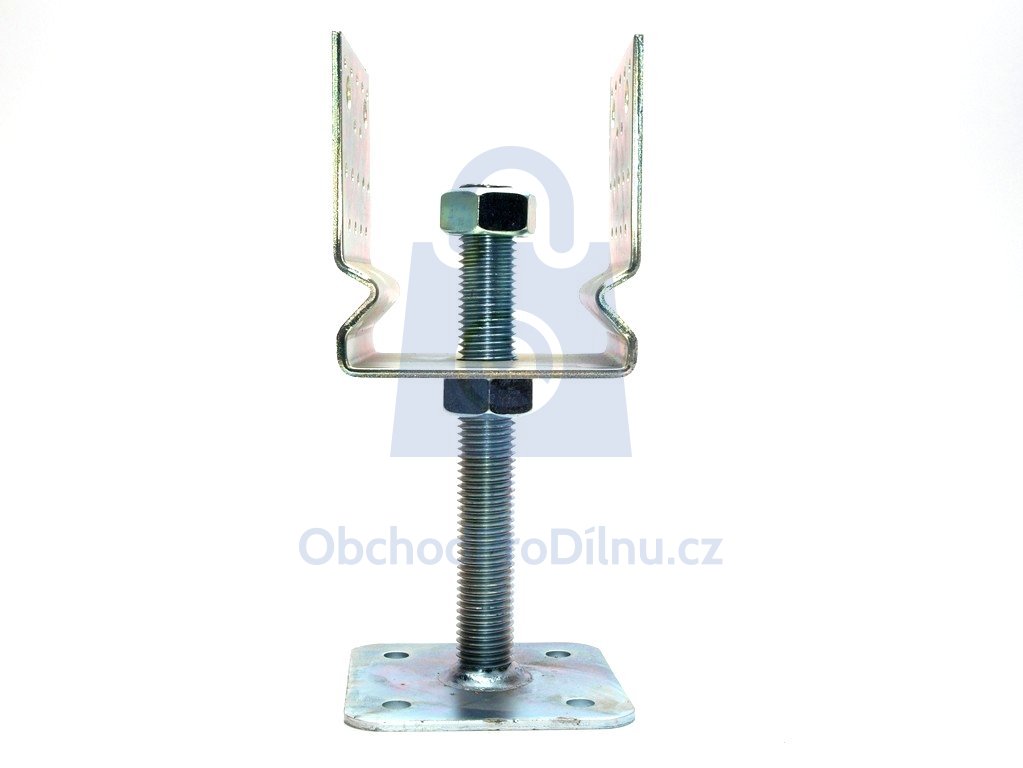

kotevní patka šroubovací s U prolisem

(kliknutím na obrázek jej zvětšíte)

Přidat komentář nebo otázku

Vaše jméno *
Váš e-mail nebo URL
Text komentáře *

Přidané komentáře

25.08.2020

Dobrý den, děkujeme Vám za dotaz týkající se šroubovacích kotevních patek české výroby. Ano, střed otvoru 12,5 mm ke kraji má 20 mm. Rozteč otvorů mezi sebou je pak 60 mm. Tým Obchod pro dílnu

24.08.2020

Dobrý den, jaká je rozteč otvorů 12,5 u 100mm patky? Je střed díry 20 a 20 od kraje?

07.02.2020

Dobrý den, děkujeme Vám za dotaz týkající se kotevních patek U s prolisem. Dokumenty obsahující únosnosti patek od výrobce jsem Vám zaslala do emailu. Tým Obchod pro dílnu.

06.02.2020

dobrý den, jaká je prosím nosnost kotevní patky s prolisem 120*140? Počítám se zátěží 600 kg na jednu patku. Existuje na toto dokumentace? Děkuji, zdravím, Pavel Vít

18.04.2019

Dobrý den, děkujeme Vám za dotaz ohledně kotevních patek. Dokumenty obsahující únosnosti patek jsem Vám zaslala do emailu. Tým Obchod pro dílnu.

14.04.2019

Dobrý den,chtěl bych se zeptat jakou má tahle kotevní patka nosnost.Mám pergolu 6x4m a chtěl bych s patkama srovnam podlahu. Jde mi o to jestli patky udrží všechnu tu váhu. Děkuji za odpověď.
