Jak velký otvor musí být pro instalaci závitové tyče
Správný průměr a hloubka vrtaného otvoru jsou klíčové pro bezpečné a spolehlivé ukotvení závitové tyče pomocí chemické kotvy. Příliš úzký otvor nedovolí plné dosažení pevnosti malty, příliš široký zase sníží únosnost spoje. Níže najdete jednoduchý návod, jak určit optimální rozměry otvoru pro různé typy kotvy.
Obsah
Průměr a hloubka otvoru pro chemické kotvy
Polyesterové kotvy
Polyesterové kotvy jsou univerzální řešení pro kotvení do masivního betonu a plného zdiva. Vyznačují se dobrou pevností a cenovou dostupností. Pro instalaci do dutých materiálů (pórobeton, tvárnice) je nutné vždy vložit sítko.
| Závit | Otvor ø | Otvor pro sítko ø | Min. hloubka |
|---|---|---|---|
| M8–M16 | závit + 2 mm | 13 mm (M8–M10) 16 mm (M10–M12) 20–22 mm (M12–M16) |
závit + 10 mm (min. 60 mm) |
| M20–M24 | závit + 4 mm | není | závit + 10 mm (min. 90 mm) |
| M27–M30 | použijte vinylesterové kotvy | použijte vinylesterové kotvy | použijte vinylesterové kotvy |
Vinylesterové kotvy
Vinylesterové kotvy nabízejí zvýšenou chemickou odolnost a vyšší únosnost ve vlhkých či agresivních podmínkách. Ideální pro náročné konstrukce, kde je vyžadována dlouhodobá stabilita spoje. V dutých podkladech vždy použijte sítko pro správné rozložení malty.
| Závit | Otvor ø | Otvor pro sítko ø | Min. hloubka |
|---|---|---|---|
| M8–M16 | závit + 2 mm | 13 mm (M8–M10) 16 mm (M10–M12) 20–22 mm (M12–M16) |
závit + 10 mm (min. 60 mm) |
| M20–M24 | závit + 4 mm | není | závit + 10 mm (min. 90 mm) |
| M27–M30 | závit + 5 mm | není | závit + 10 mm (min. 108 mm) |
Zimní kotvy
Zimní kotvy jsou formulované pro spolehlivé vytvrzení až při –10 °C. Umožňují montáž i v chladných obdobích, kdy běžné malty selhávají. Při kotvení do dutých materiálů je sítko nevyhnutelné.
| Závit | Otvor ø | Otvor pro sítko ø | Min. hloubka |
|---|---|---|---|
| M8–M16 | závit + 2 mm | 13 mm (M8–M10) 16 mm (M10–M12) 20–22 mm (M12–M16) |
závit + 10 mm (min. 60 mm) |
| M20–M24 | závit + 4 mm | není | závit + 10 mm (min. 90 mm) |
| M27–M30 | závit + 5 mm | není | závit + 10 mm (min. 108 mm) |
Příprava malty
Plnění otvoru
Vložená tyč
Montážní postup

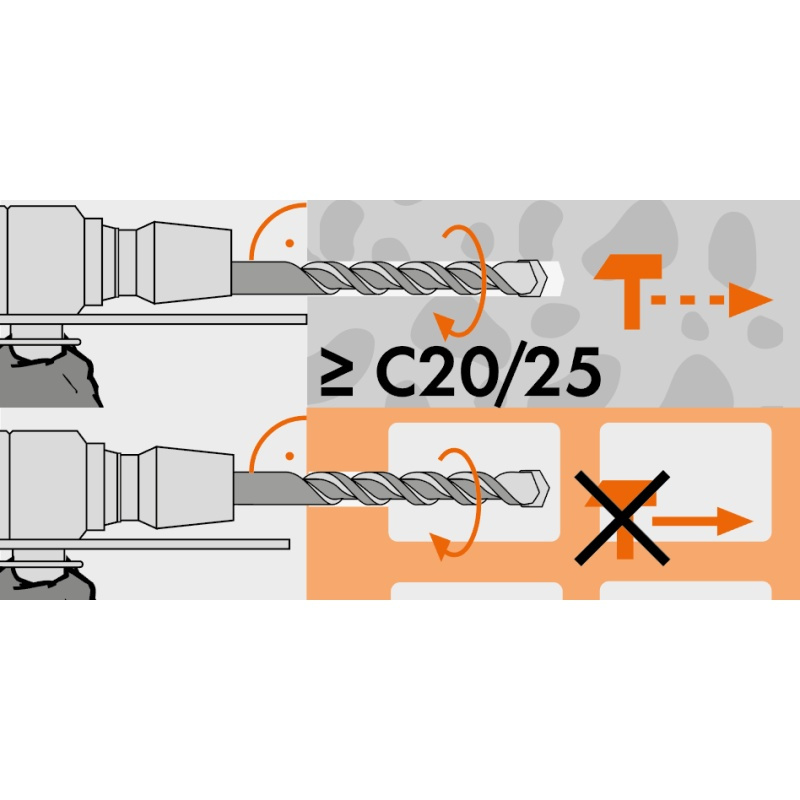

- Vrtání otvoru
Vyberte vrták podle tabulky průměrů. U dutých materiálů použijte sítko shodné velikosti; u plných připočtěte 2–5 mm k průměru závitu.

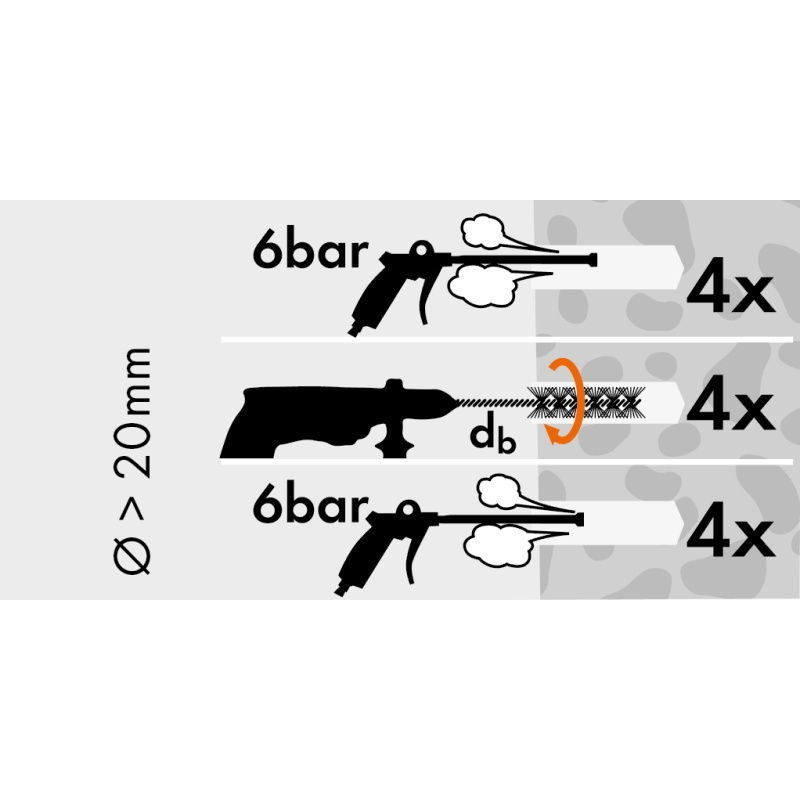

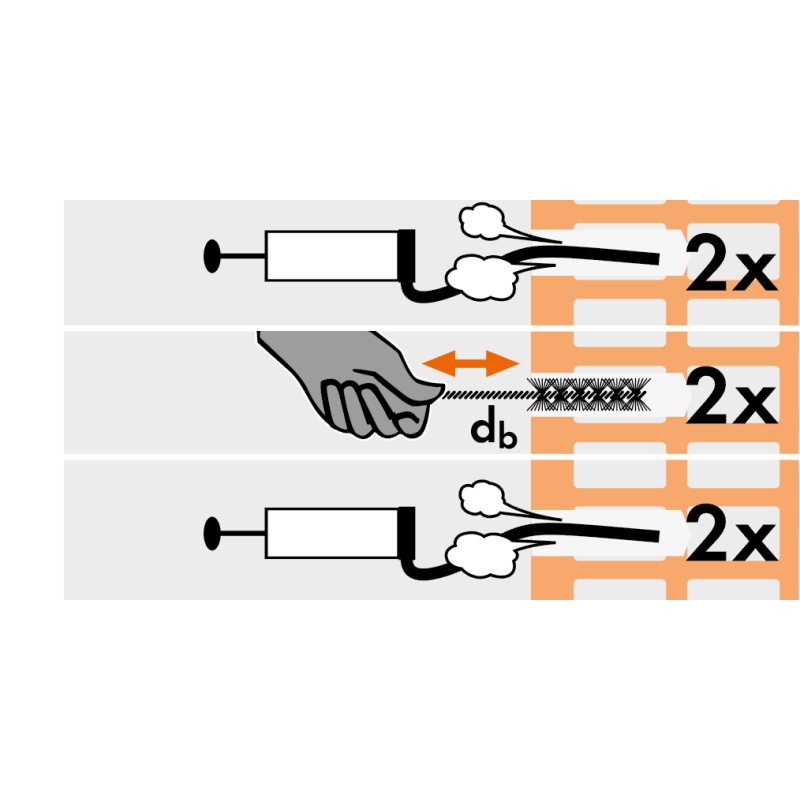

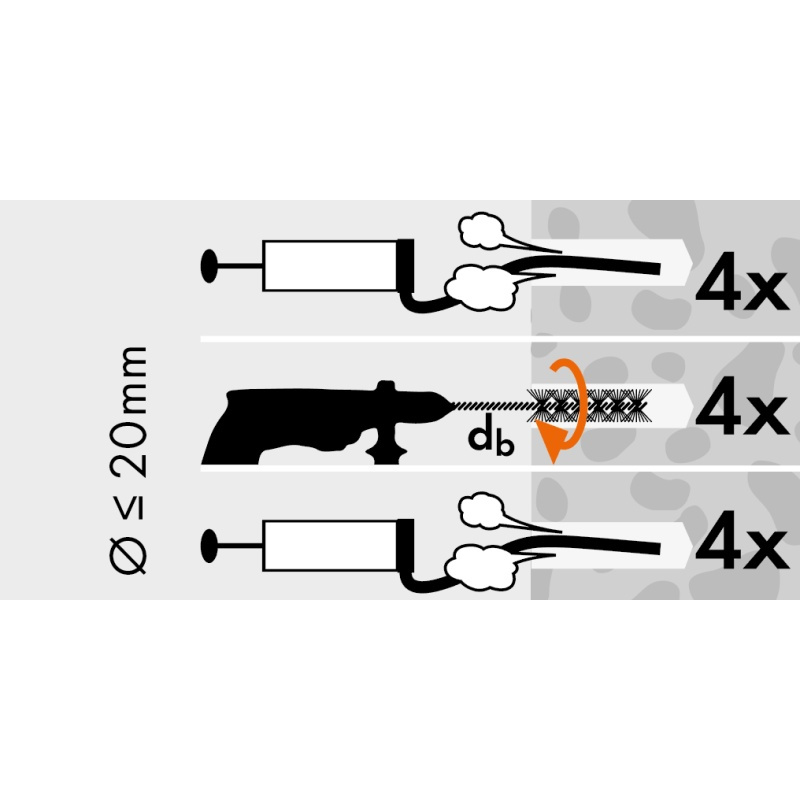

- Vyčištění otvoru
Odsajte prach vysavačem nebo pumpičkou, poté důkladně očistěte ocelovým kartáčkem (příslušenství).
- Vložení sítka
Použijte jen u dutých materiálů, zabráníte plýtvání kotvou.
- Příprava kartuše
Sejměte víčko, nasuňte aplikátor a vytlačte nejprve 5–10 cm malty, aby se složky promíchaly.
- Příprava směsi
Zkontrolujte barvu a konzistenci malty.

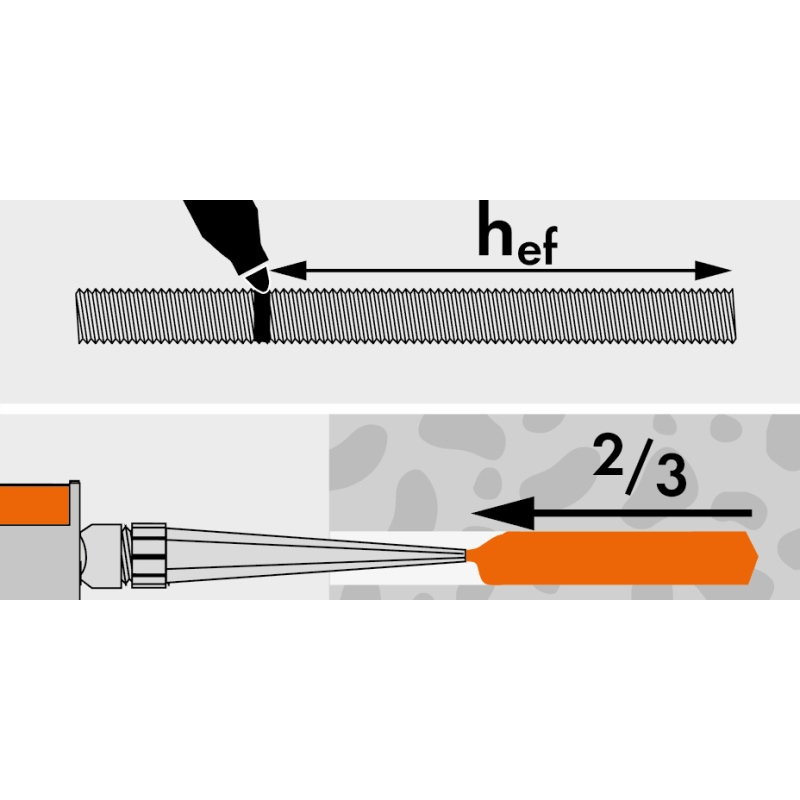

- Plnění otvoru
Pomalu plňte odspodu otvoru; u plných materiálů do poloviny, u dutých celé sítko.
- Uzavření sítka
Po naplnění sítko uzavřete, aby malta nevytekla.

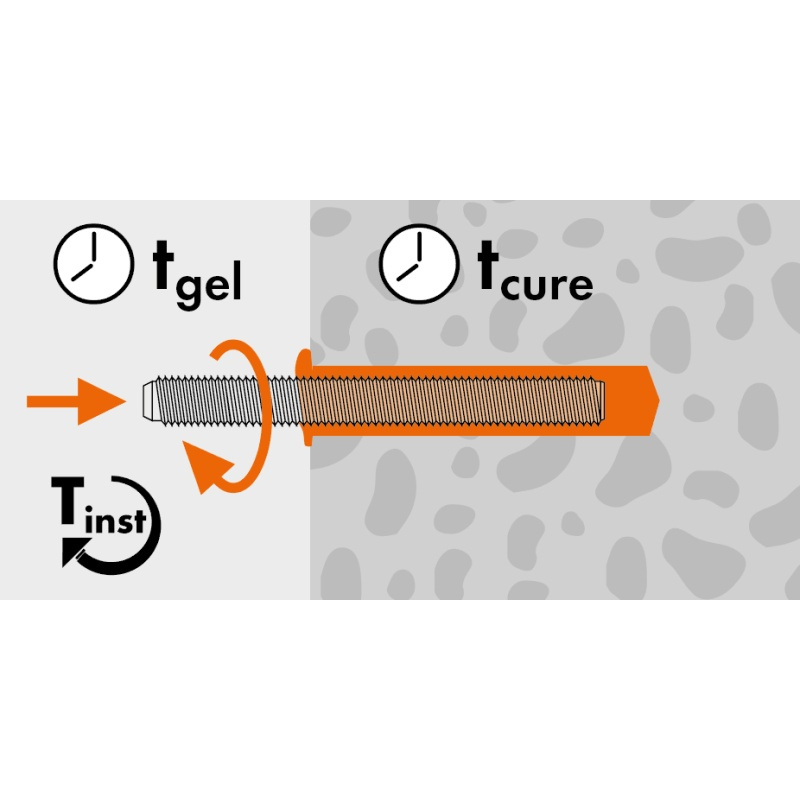

- Vložení a upevnění tyče
Otáčivým pohybem vsuňte závitovou tyč až na doraz, setřete přebytek malty.
- Vytvrzení
Dodržte dobu uvedenou výrobcem (15–60 min). Viz sekce DOBA VYTVRZENÍ.
1. Vrtání
2. Čištění
3. Sítko
4. Kartuše
5. Plnění
6. Osazení
Všechny chemické kotvy Příslušenství pro chemické kotvy
Výpočet spotřeby malty
K dispozici máte dva orientační online kalkulátory malty:
Den Braven kalkulátor Fischer kalkulátor
Potřebujete poradit s výběrem kotvy?
Naši zkušení specialisté vám pomohou vybrat ideální kotvu pro váš materiál i zatížení. Neváhejte se na nás obrátit e-mailem nebo telefonicky – rádi zodpovíme všechny vaše dotazy a připravíme vám personalizovanou kalkulaci.
Napište e-mail Zavolejte +420 387 414 008
Bezpečnostní upozornění
- Nepřetěžujte kotvu před úplným vytvrzením.
- Respektujte pracovní teploty a dobu vytvrzení dle výrobce.
- Pracujte v bezpečnostních brýlích a používejte roušku/kuklu při vyfukování prachu.
- Skladujte kartuše mimo dosah dětí a v suchu.
