Vybíráme kotevní patky do betonu

Jak vybrat kotevní patku do betonu

Při výběru kotevní patky pro ukotvení do betonu je třeba zvážit zatížení konstrukce, stádium betonáže i možnosti budoucí údržby. V tomto článku popíšeme základní způsoby montáže, materiály, výhody a nevýhody jednotlivých řešení a odpovíme na nejčastější otázky.

Možnosti použití

• Tiny house / Micro bydlení
• Pergoly
• Zahradní přístřešky
• Zastřešená parkovací stání
• Terasy
• Altány
• Prvky dětského hřiště
• Základy dřevostaveb

Výhody a nevýhody

Typy kotevních patek do betonu

Kotevní patky s roxorem

Klasické patky s ocelovým roxorem (betonářskou tyčí) určené pro montáž do čerstvého betonu. Roxor se zalije betonem, čímž vznikne velmi pevné spojení. Vhodné pro těžké konstrukce bez potřeby dodatečného kotvení. Dostupné ve tvarech U, L a T, což umožňuje přizpůsobit kotvu různým profilům trámů.

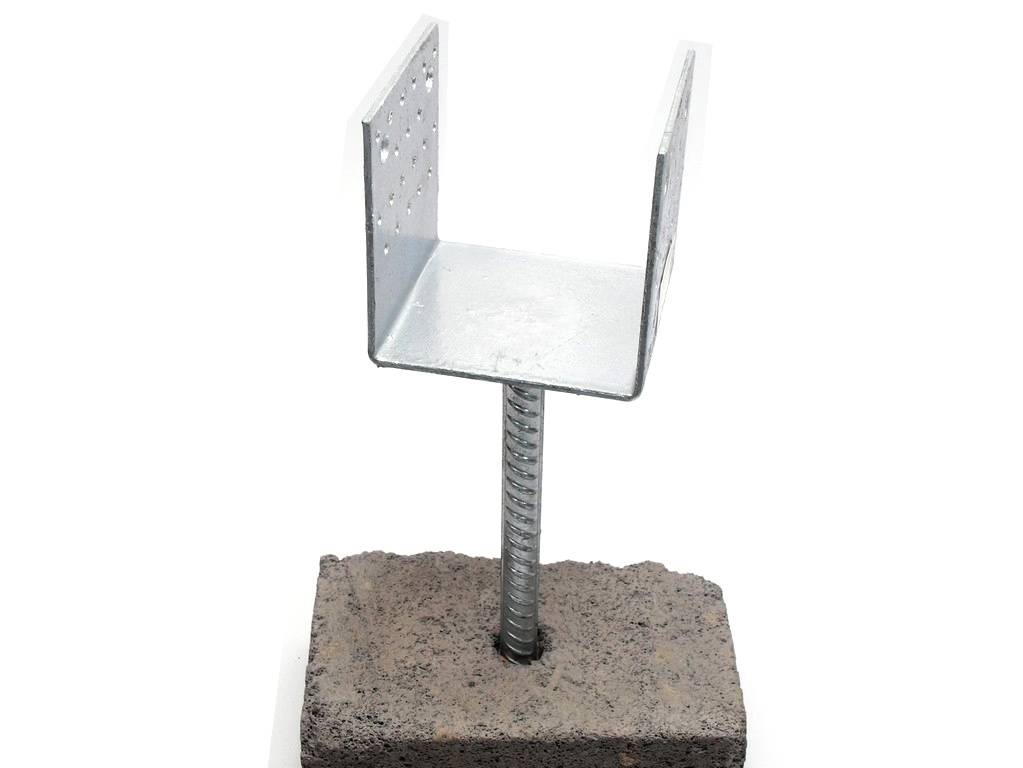

Kotevní patka s roxorem, U

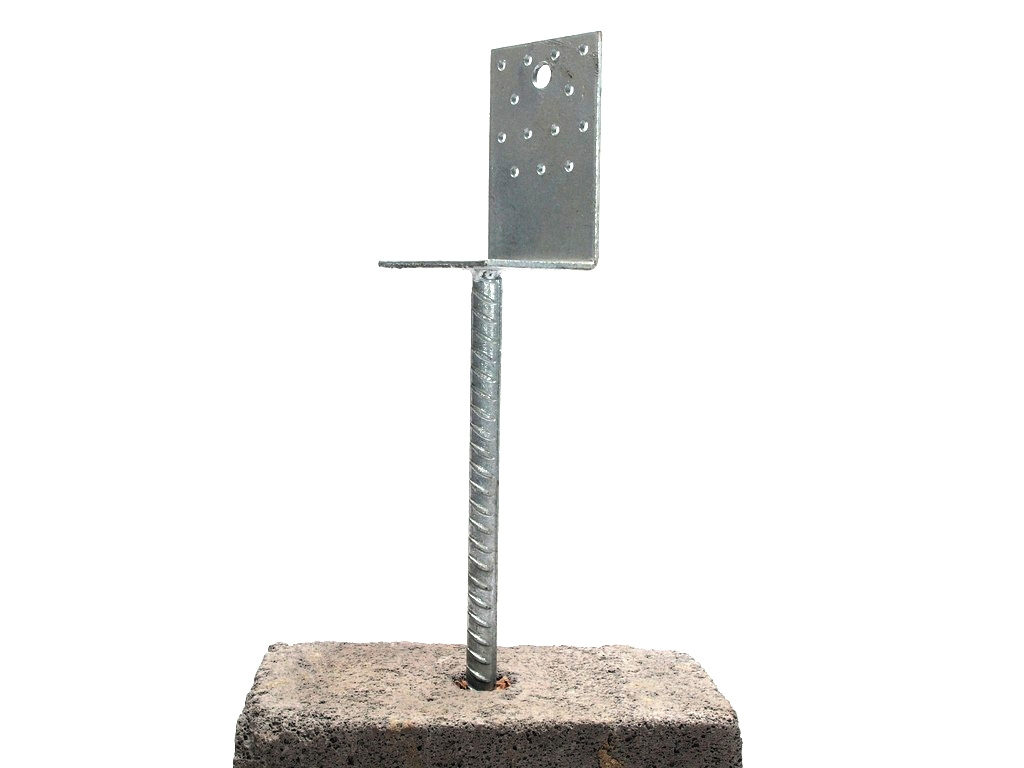

Kotevní patka s roxorem, L

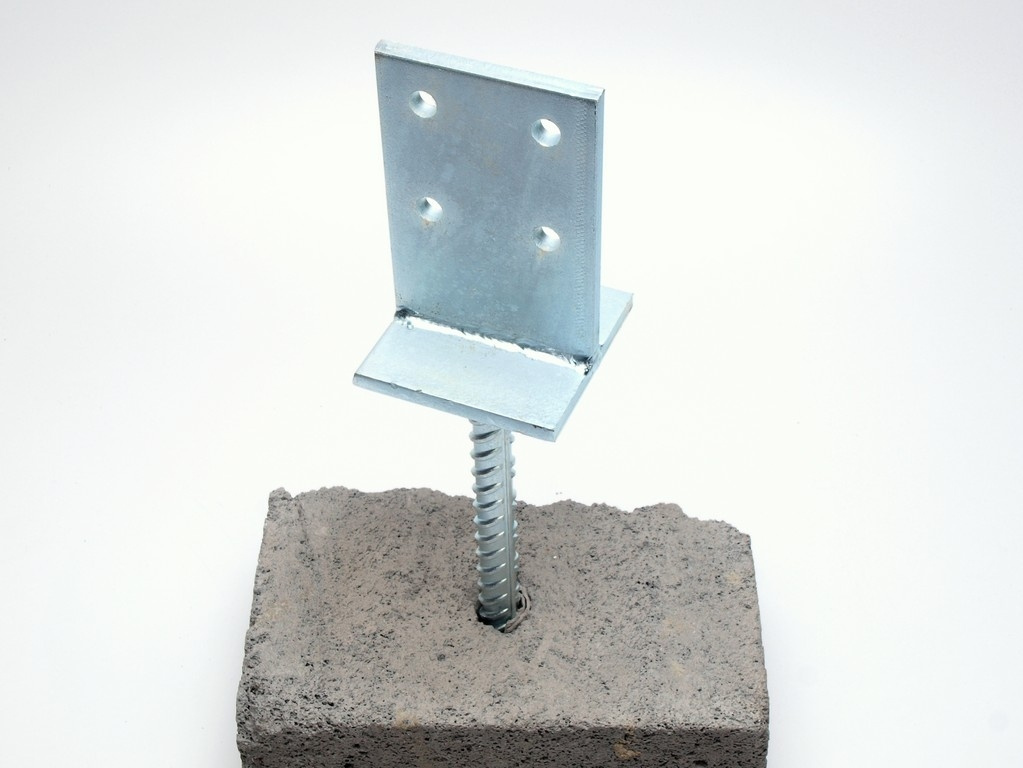

Kotevní patka s roxorem, T

Patky s roxorem

Kotevní patky výškově nastavitelné

Patky vybavené maticí pro úpravu výšky po betonáži. Ideální pro kompenzaci rozdílů v rovině a přesné vyrovnání konstrukcí, např. pergol nebo teras. Dostupné ve variantách s volnou maticí pro rychlé nastavení a s pevnou maticí pro vyšší stabilitu a zajištění polohy.

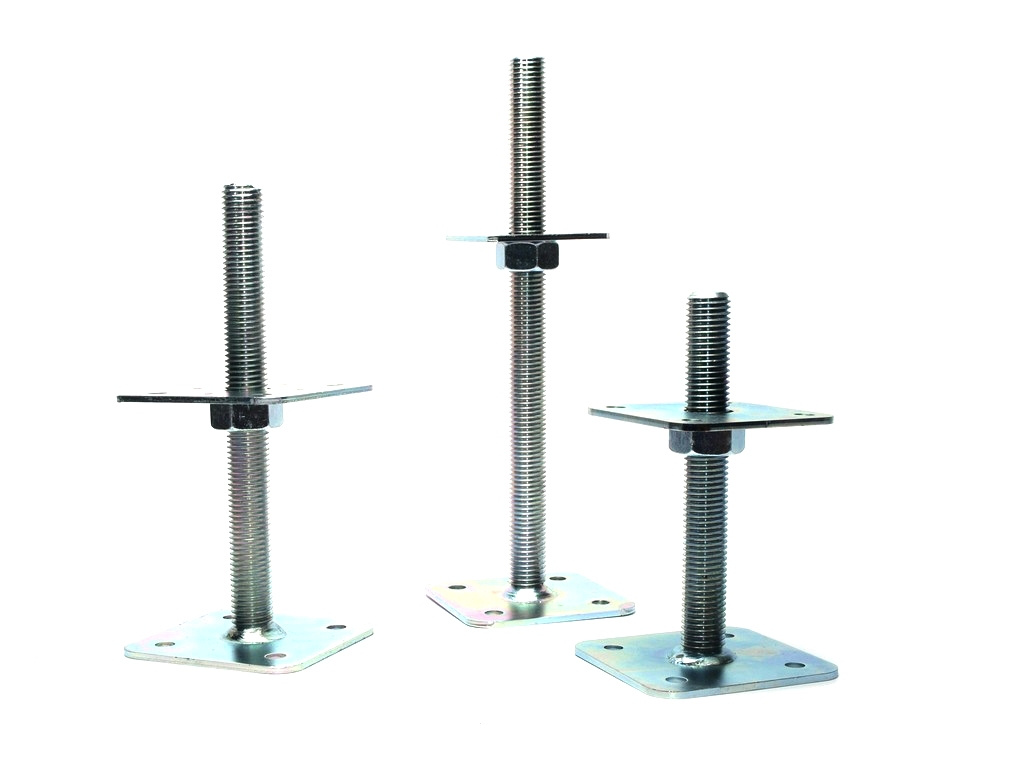

Kotevní patka s volnou maticí

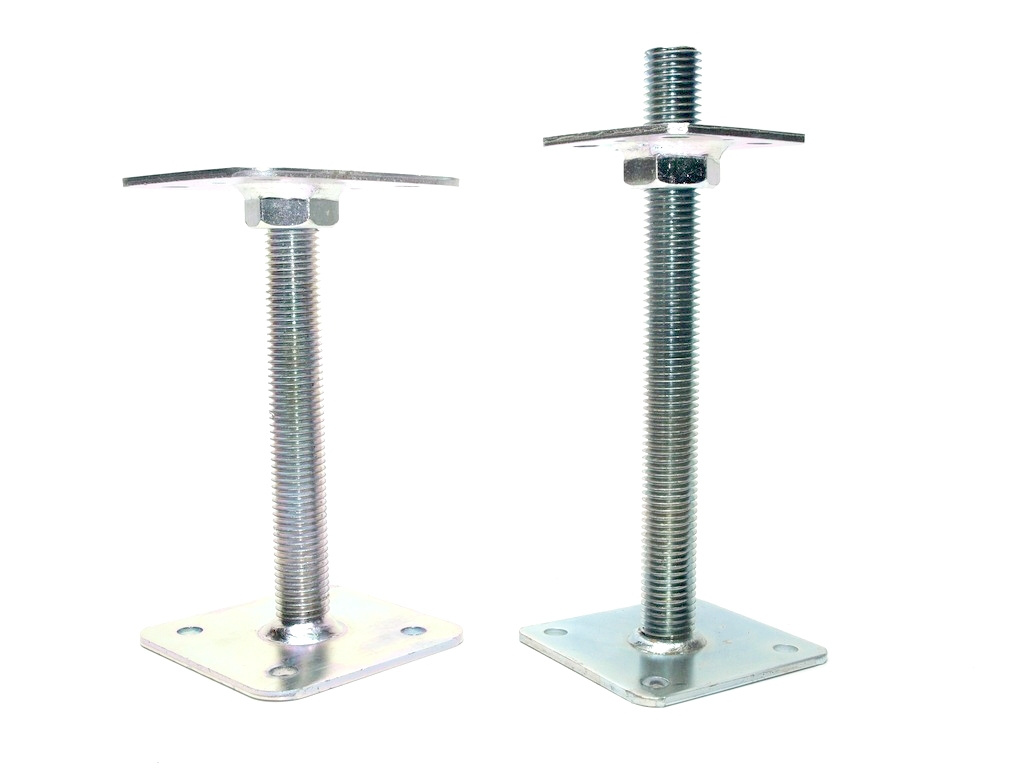

Kotevní patka s přivařenou maticí

Nastavitelné kotevní patky

Kotevní botky

Speciální patky tvarované na konkrétní průměry či profily trámů. Montují se pomocí vrutů či šroubů do botky, čímž se minimalizuje pohyb dřeva a zvyšuje se stabilita.

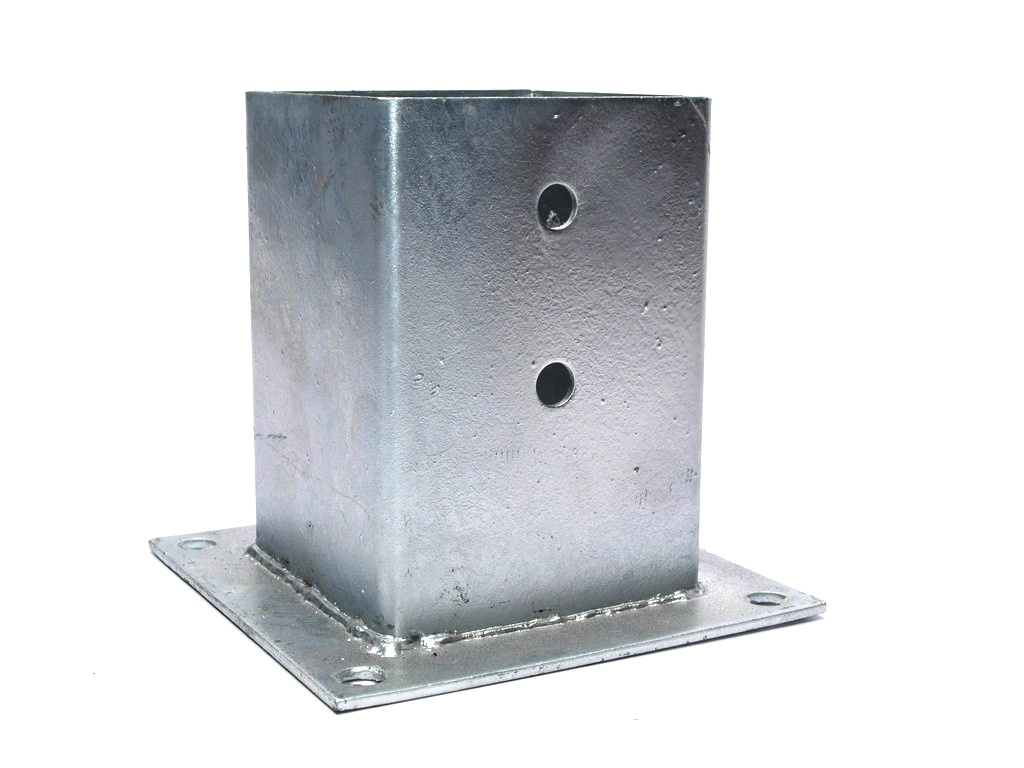

Kotevní botka čtvercová

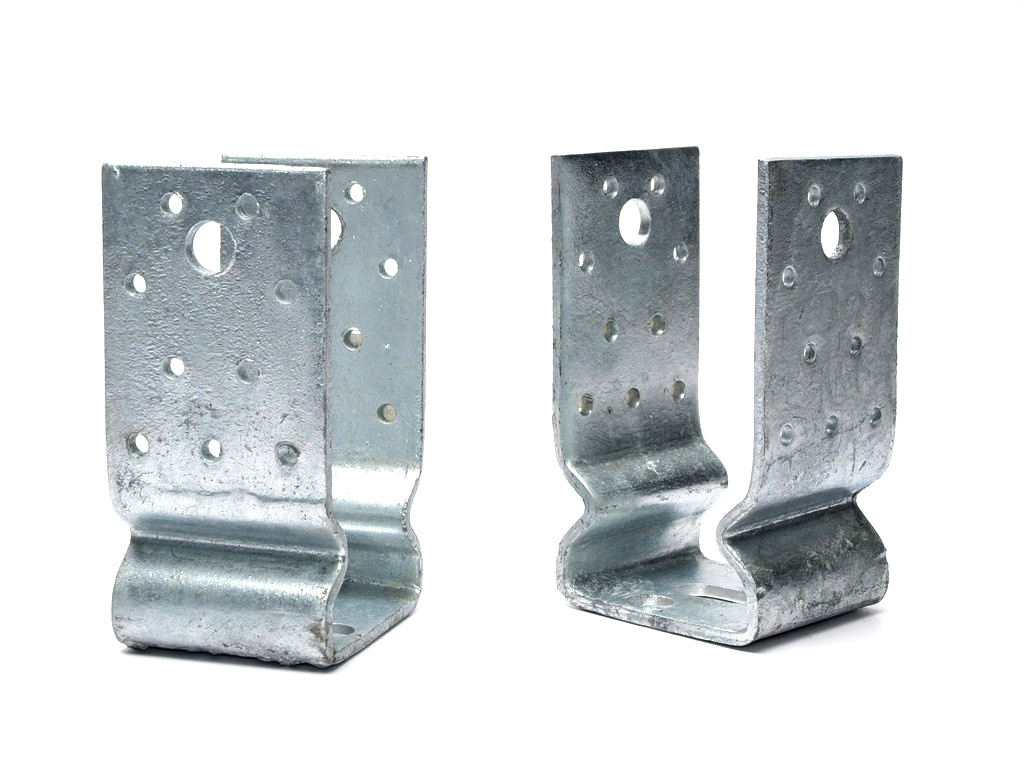

Patka na beton, tvar U

Kotevní botky

Kotevní úhelníky

Lepené či šroubované úhelníkové prvky pro uchycení hranolů a nosníků. Nabízejí větší povrch kontaktu s betonem a možnost ukotvení na větší plochu desky.

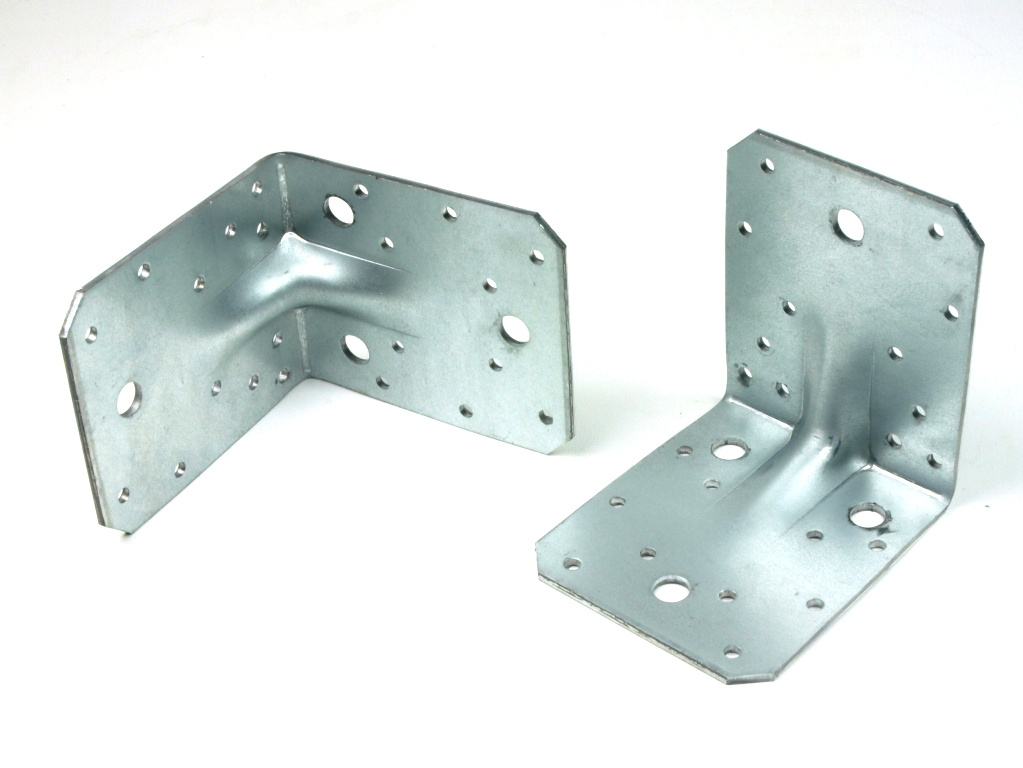

Spojovací úhelník s prolisem

Kotevní úhelníky

Proces montáže

Instalace do čerstvého betonu

1. Příprava podkladu: Vyražte bednění, odstraňte volné částice a zhutněte dno štěrkopískem.
2. Umístění patky: Zkontrolujte svislost a polohu patky vodováhou, poté ji zafixujte v bednění.
3. Lití betonu: Použijte beton C20/25, rovnoměrně rozprostřete a vibrujte, aby se odstranily vzduchové bubliny a beton obepnul roxor.
4. Kontrola výšky: Po 30–60 minutách zkontrolujte a upravte výšku trnu podle potřeby.
5. Vytvrzení: Zakryjte fólií a udržujte vlhkost, nechte beton tvrdnout min. 24–48 hodin před zatížením.

Instalace do vytvrzeného betonu

1. Příprava otvoru: Vyvrtejte otvor Ø12–18 mm, vyčistěte prach kartáčem a vzduchovou pistolí.
2. Aplikace chemické kotvy: Vytlačte chemickou maltu do otvoru, poté vložte roxor nebo svorník.
3. Vytvrzení kotvy: Nechte kotvu vytvrdnout dle doporučení výrobce (obvykle 24–48 hodin).
4. Kontrola uchycení: Po vytvrzení ověřte pevnost a připravenost konstrukce k dalšímu zatížení.

Kotvení bez betonu? Koukněte se na náš článek: Vybíráme kotevní patky do země.

Materiály a povrchové úpravy

Galvanické pozinkování nabízí hladký a lesklý vzhled s ochranou 5–10 let, avšak je náchylnější k oděru a mechanickému poškození. Hodí se pro esteticky náročné aplikace s nižší expozicí vlhkosti.

Žárové pozinkování vytváří silnější, pružnou vrstvu odolnou praskání a poškození, chrání až 15+ let. Kvalita závisí na výrobci – levné asijské patky mohou mít nerovnoměrnou vrstvu, kdežto evropské (české) výrobky nabízejí precizní provedení a vyšší trvanlivost.

Nerezová ocel poskytuje nejlepší ochranu proti korozi a je vhodná pro agresivní prostředí (mořský vzduch, chemické vlivy). Nerezové prvky (A2, A4) mohou vydržet desítky let bez údržby, avšak jsou výrazně dražší.

Časté otázky k montáži kotevních patek do betonu
