Botka kotevní čtvercová

materiál ocel
materiál upřesnění S235JR
povrchová úprava žárový zinek
typ / druh zboží prvky kotevní
provedení, specifické vlastnosti statická patka třmenová
tvar profilu / výrobku (průřez) čtvercový
určeno zejména pro kotvení tlačených sloupů, pilířů
poznámka ideální na stavbu pergoly, terasy, zahradního domku nebo přístřešku na auto
  • Fotogalerie

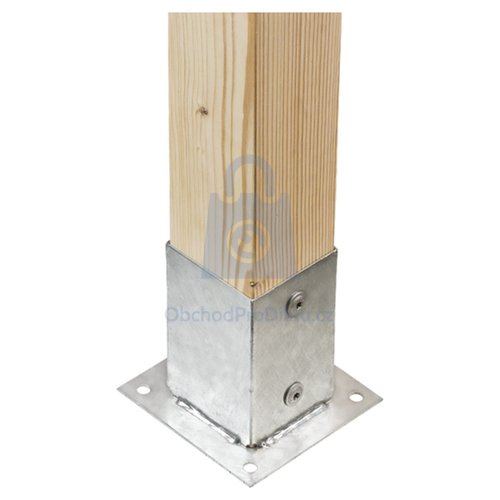

  • montáž sloupku do botky

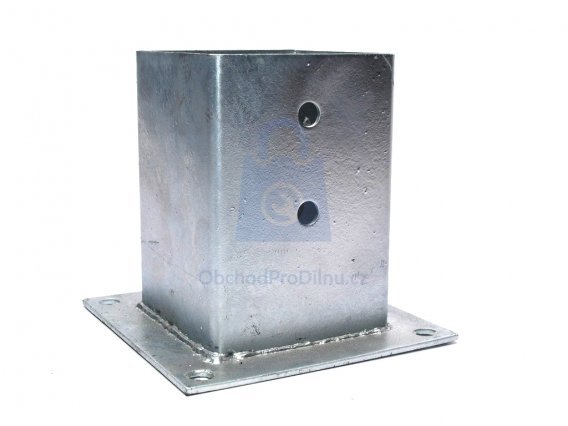

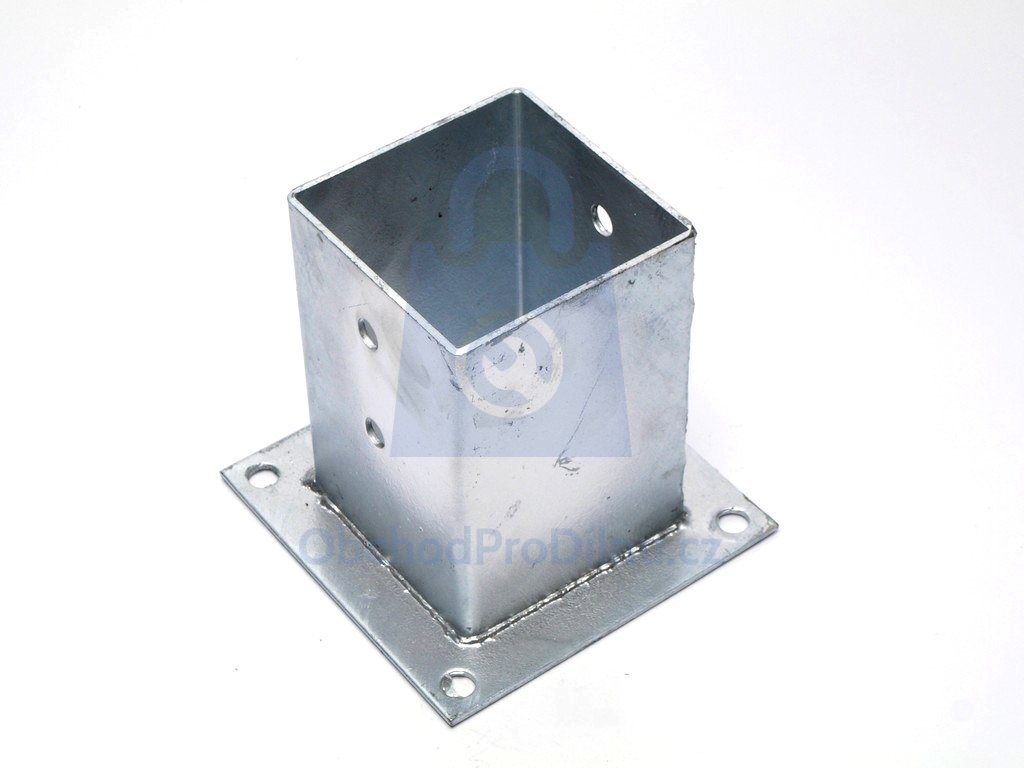

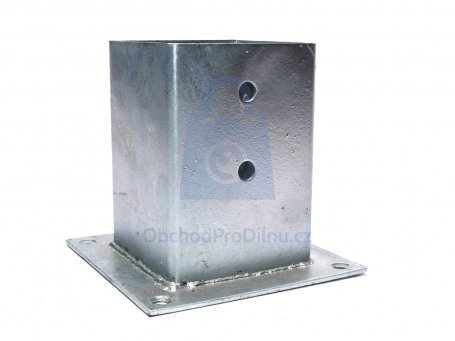

  • kotevní botka čtvercová

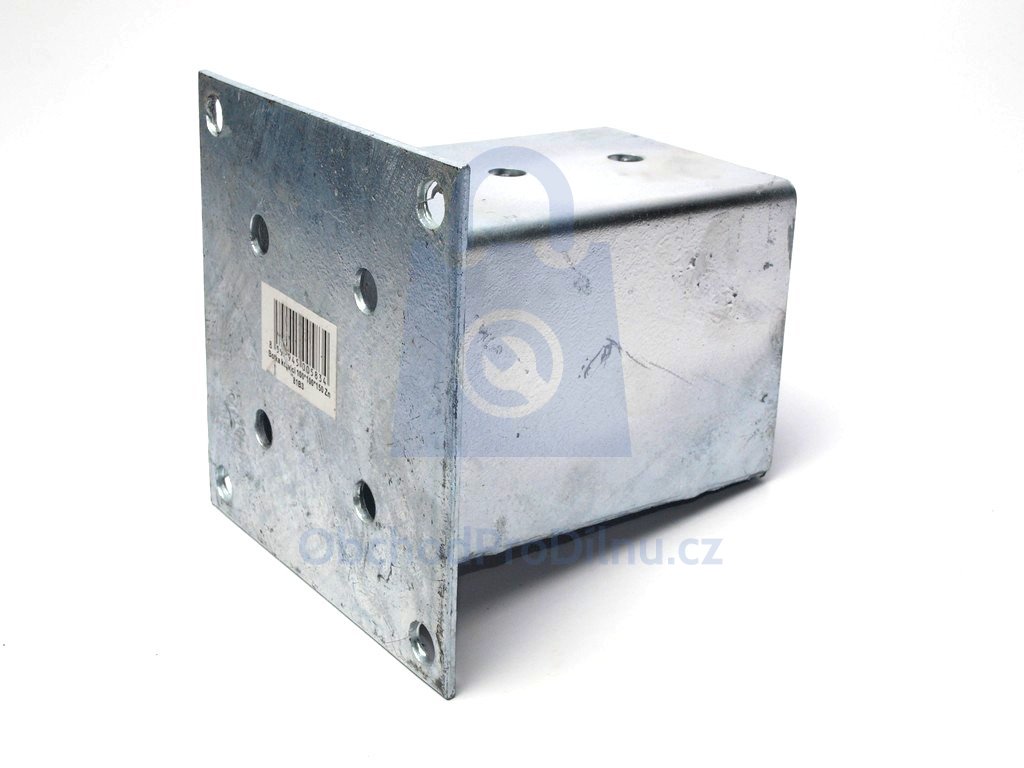

  • kotevní botka detail zespodu

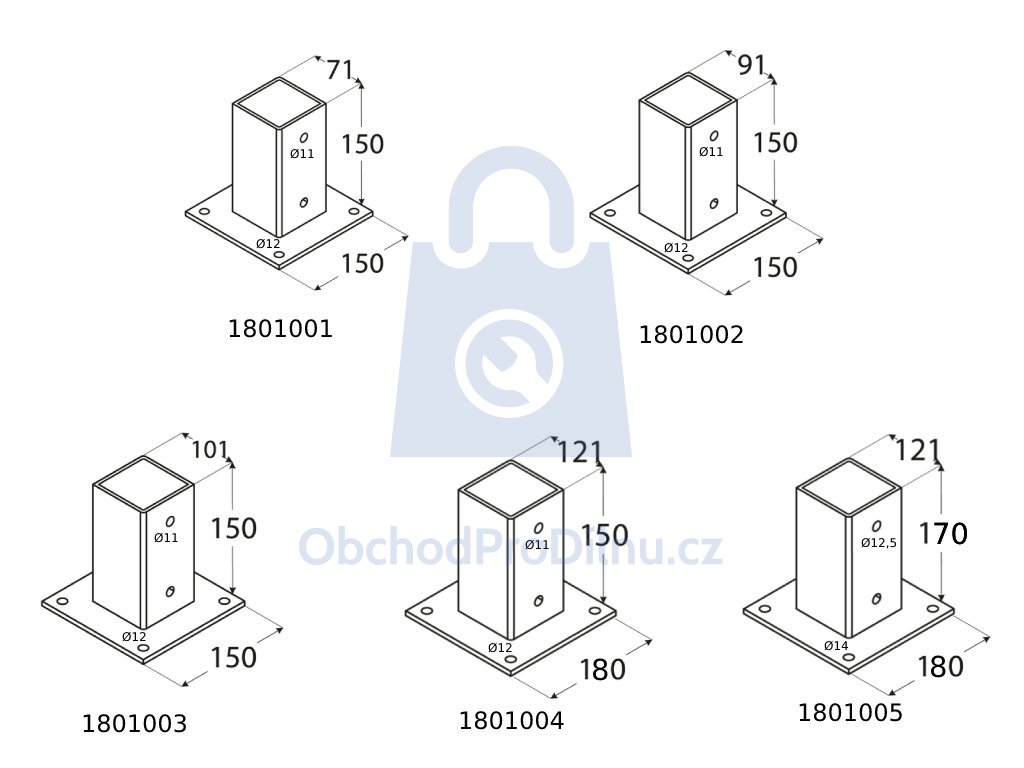

  • technické nákresy
  • podrobné rozměry botek
skladem
  • stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
  • stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
  • budeme Vás telefonicky kontaktovat s termínem doskladnění
{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
1081001 ks 70 x 70 x 150 3 150 70x70 12,5 150x150 148,35 1 ks 148,35 179,50 skladem 170,53
1081002 ks 90 x 90 x 150 3 150 90x90 12,5 150x150 174,53 1 ks 174,53 211,18 skladem 200,62
1081003 ks 100 x 100 x 150 3 150 100x100 12,5 160x160 172,84 1 ks 172,84 209,14 skladem 198,68
1081004 ks 120 x 120 x 150 2 150 120x120 12,5 180x180 198,91 1 ks 198,91 240,68 skladem 228,65
1081005 ks 120 x 120 x 170 3 170 120x120 12,5 180x180 246,10 1 ks 246,10 297,78 skladem 282,89
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
  •  Podrobný popis
  •  Diskuze

ČTVERCOVÁ KOTEVNÍ BOTKA

Kotevní patka se čtvercovým průřezem je ideální kotevní prvek pro dřevěné sloupky. Pomocí navařené základny se stabilně ukotví k zemi. Pro upevnění dřevěného trámku jsou pak k dispozici čtyři otvory přímo v patce. Botka je z důvodu vyšší odolnosti vůči korozi žárově pozinkována.

Použití kotevní botky

Kotevní botka se nejčastěji používá ke kotvení tlačných sloupů a pilířů. V praxi se nejčastěji jedná o dřevěné trámky/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání apod.

Montáž kotevní botky

Po správném a přesném vyměření místa instalace se samotná botka přikotví k podkladu. Doporučujeme ji kotvit přímo do betonu. Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou opora.

K montáži budete potřebovat vrták do betonu o průměru 12/14 mm a kotevní materiál. Zde máte možnost volby:

Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.

Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

Technické info - čtvercová kotevní botka

  • materiál: ocel S235JR
  • povrchová úprava: žárový zinek


1081001

  • pro trámek: 70 x 70 mm
  • rozměry základny: 150 x 150 mm
  • výška patky: 150 mm
  • tl. základny: 2 mm
  • tl. patky: 1,5 mm
  • průměr otvorů ke kotvení do podkladu: 12 mm
  • průměr otvorů ke kotvení dřevěného sloupku: 11 mm


1081002

  • pro trámek: 90 x 90 mm
  • rozměry základny: 150 x 150 mm
  • výška patky: 150 mm
  • tl. základny: 2 mm
  • tl. patky: 1,5 mm
  • průměr otvorů ke kotvení do podkladu: 12 mm
  • průměr otvorů ke kotvení dřevěného sloupku: 11 mm

1081003

  • pro trámek: 100 x 100 mm
  • rozměry základny: 150 x 150 mm
  • výška patky: 150 mm
  • tl. základny: 2 mm
  • tl. patky: 2 mm
  • průměr otvorů ke kotvení do podkladu: 12 mm
  • průměr otvorů ke kotvení dřevěného sloupku: 11 mm

1081004

  • pro trámek: 120 x 120 mm
  • rozměry základny: 150 x 150 mm
  • výška patky: 150 mm
  • tl. základny: 2 mm
  • tl. patky: 2 mm
  • průměr otvorů ke kotvení do podkladu: 12 mm
  • průměr otvorů ke kotvení dřevěného sloupku: 11 mm

1081005

  • pro trámek: 120 x 120 mm
  • rozměry základny: 180 x 180 mm
  • výška patky: 170 mm
  • tl. základny: 4 mm
  • tl. patky: 3 mm
  • průměr otvorů ke kotvení do podkladu: 14 mm
  • průměr otvorů ke kotvení dřevěného sloupku: 12,5 mm

Přidat komentář nebo otázku

Vaše jméno *
Váš e-mail nebo URL
Text komentáře *

Přidané komentáře

14.04.2020

dobrý den, mám podobný dotaz jako pan Jarda. Plánuji postavit zástěnu, která bude 5 metrů dlouhá. 3 dřevěné sloupky s pobitím prkny. Chtěl bych vědět jestli mohu použít tyto tyto kotvící patky a jaký je doporučený rozměr trámků. Bojím se větru. Děkuji.

23.05.2018

Dobrý den, děkujeme za Váš dotaz týkající se: https://www.obchodprodilnu.cz/botka-kotevni-ctvercova-1081.html. Tento kotevní prvek se primárně používá při stavbě pergol, ale při správném ukotvení do betonu by se mohl použít i pro stavbu plotu. Více informací zasílám na Váš email.

17.05.2018

Dobrý den, je možné tyto patky použít na dřevěné plotové trámky o výšce cca 1,8m, které budou od sebe nějaké 2m a plot bude cca 10 metrů dlouhý. Čili 5 patek. Jaký je doporučený rozměr pro trámky, potažmo patky, aby to nevyvrátil vítr? Děkuji.
