Patka kotevní, nastavitelná výškově i rozměrově

materiál ocel
materiál upřesnění S235JR
povrchová úprava zinek bílý galvanický
typ / druh zboží prvky kotevní
provedení, specifické vlastnosti výškově i rozměrově nastavitelný pilíř
tvar profilu / výrobku (průřez) U třmen
určeno zejména pro kotvení tlačených sloupů, pilířů
poznámka ideální na stavbu pergoly, terasy, zahradního domku nebo přístřešku na auto
  • Fotogalerie

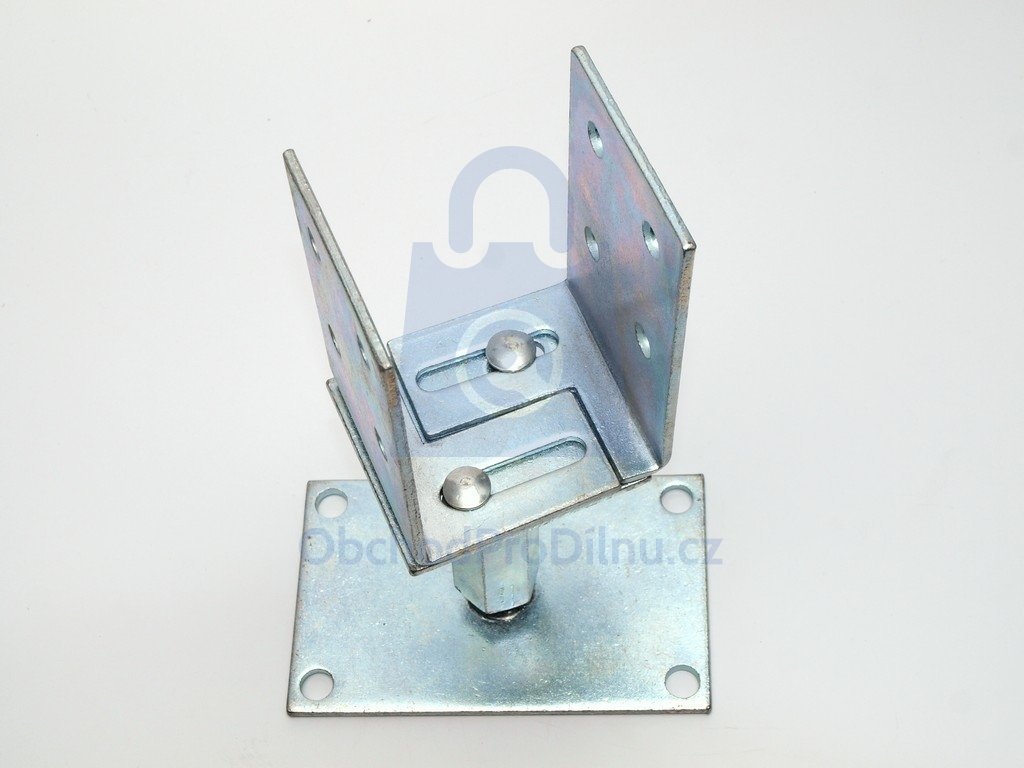

  • detail třmenu kotevní patky

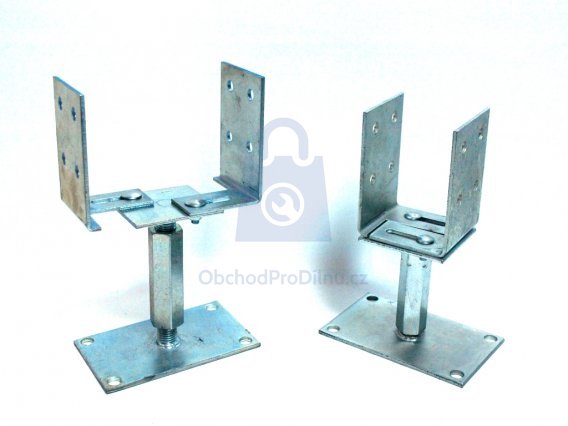

  • Patka nastavitelná na šířku i výšku

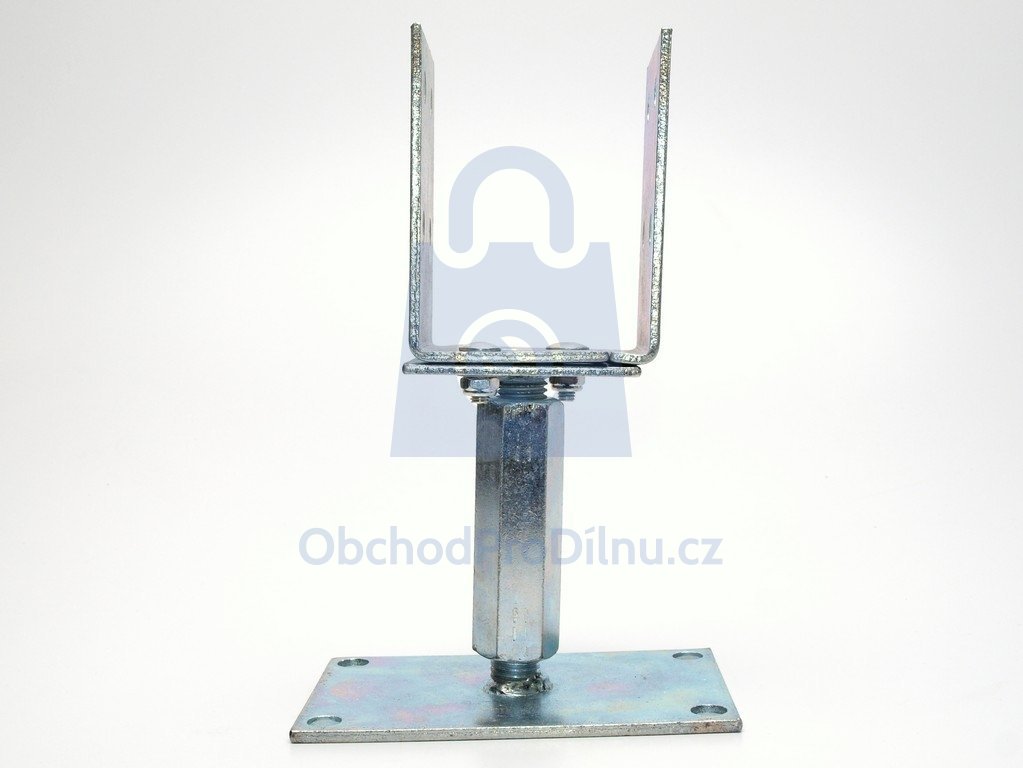

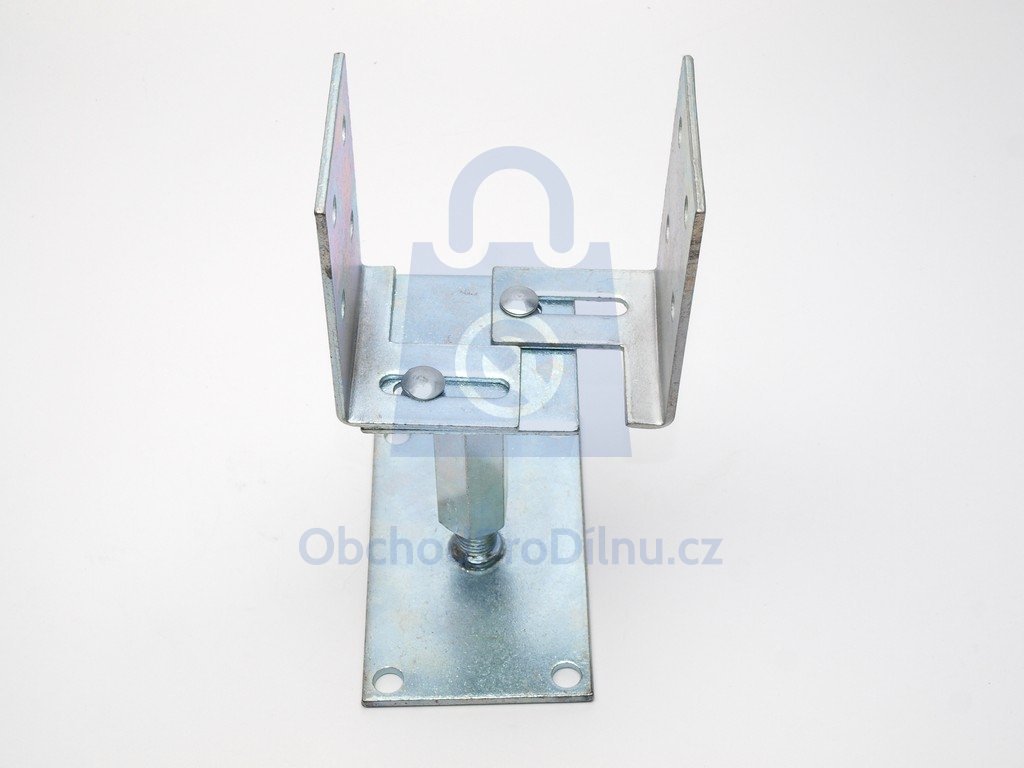

  • nastavitelná kotevní patka

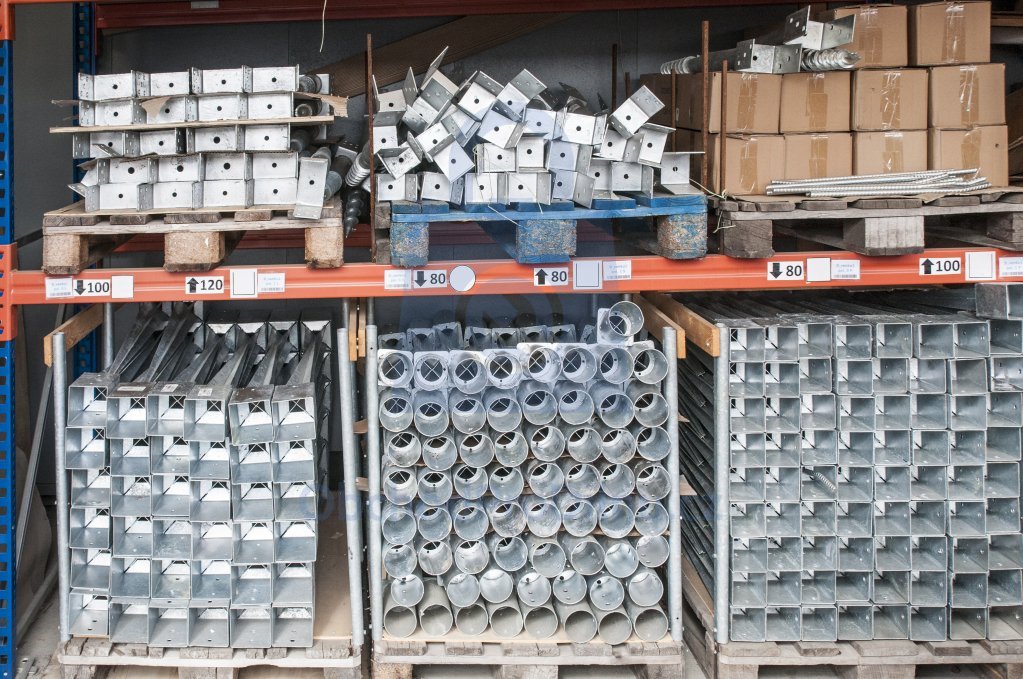

  • zásoby kotevních prvků na skladě

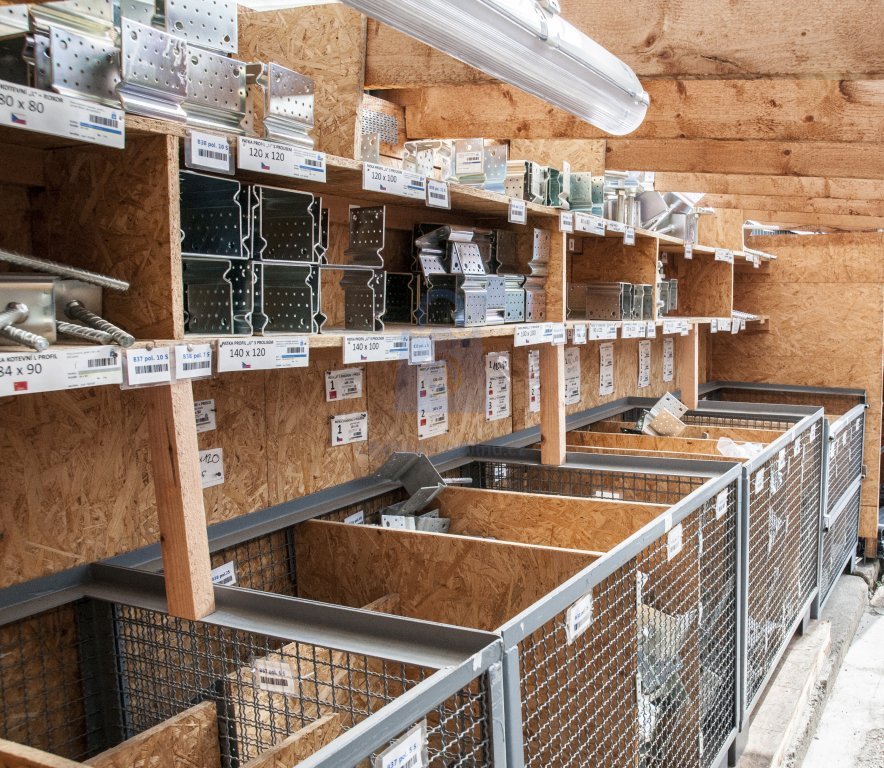

  • zásoby kotevních prvků na skladě
  • technické nákresy

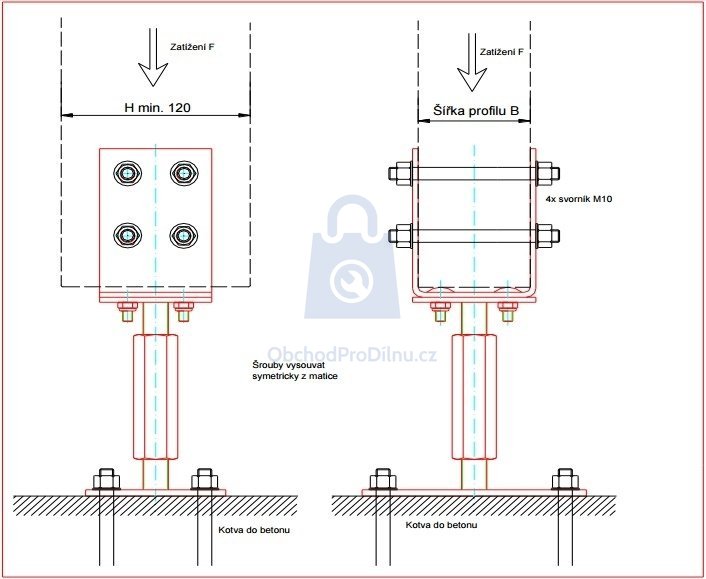

  • technický nákres šířkově nastavitelné kotevní patky

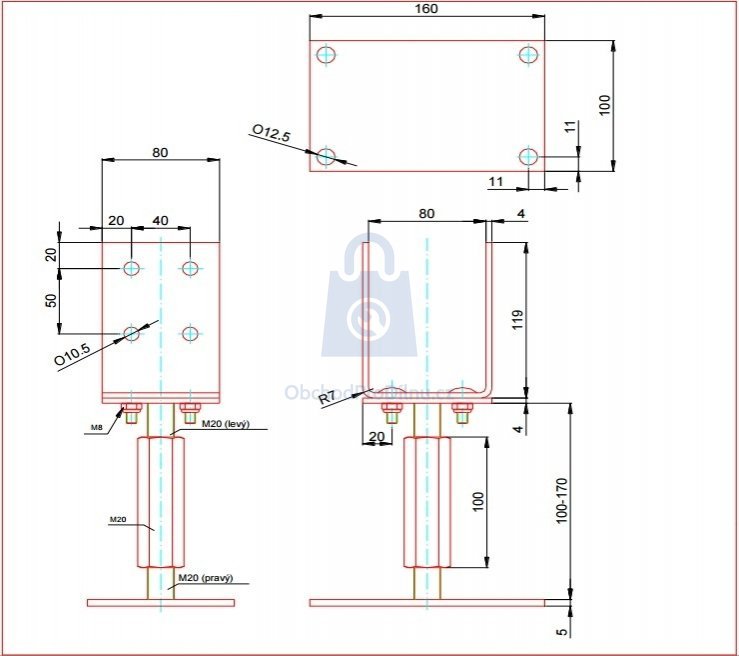

  • technický nákres nastavitelné kotevní patky

Patka kotevní, nastavitelná výškově i rozměrově

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
1076001 ks 80-160 x 140-190 M20 80 80-160 4 100-190 275,94 1 ks 275,94 333,88 skladem 317,19
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
  •  Podrobný popis
  •  Ke stažení
  •  Diskuze

Kotevní patka s nastavitelnou výškou i šířkou

Kotevní patka galvanicky pozinkovaná se spodní deskou 160 x 100 mm a s U profilem s nastavitelnou šířkou. Patka je zároveň výškově nastavitelná pomocí prodlužovací matice. Tato patka se umisťuje na již hotovou základovou desku (kotvení na závitové kolíky a stavební chemii či na hmoždinku a šestihranný stavební vrut)

Použití kotevní patky

Základní výhodou nastavitelných kotevních patek je fakt, že všechna kotevní stanoviště nemusí být ve stejné výšce, rozdíly lze "dohnat" nastavením patky. Vnitřní třmen lze nastavovat od 80 do 160 mm, patky jsou vhodné zejména pro kotvení velkých trámu a také pro atypické rozměry trámů. Tento kotevní prvek můžete použít na jakýkoliv typ dřevostavby. Díky plechu silnému 4 mm a silnému kotevnímu kolíku pod deskou U snese patka i zatížení dřevostavbou s betonovou střešní krytinou. Počet kotevních stanovišť je nutné přizpůsobit typu dřevostavby. Pro kotvení k dřevěným prvkům doporučujeme použít speciální vruty do tesařského kování s půlkulatou nebo plochou talířovou hlavou. Zajistíte tak pevný a estetický spoj.

Montáž kotevní patky

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme podkladový beton min. třídy C16/20 (dříve B20). Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.

Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

info ve zkratce - PATKA NASTAVITELNÁ NA ŠÍŘKU I VÝŠKU:

  • materiál: ocel S235
  • povrchová úprava: galvanický zinek
  • základna: 160 x 100 mm, tloušťka 5 mm
  • tloušťka plechu U profilu: 4 mm
  • nastavitelná rozteč U profilu: 80 až 160 mm
  • otvory pro kotvení dřevěných sloupků: 4 x 10,5 mm
  • otvory pro kotvení k podkladu: 4 x 12,5mm
  • navařená závitová tyč: Ø M20
