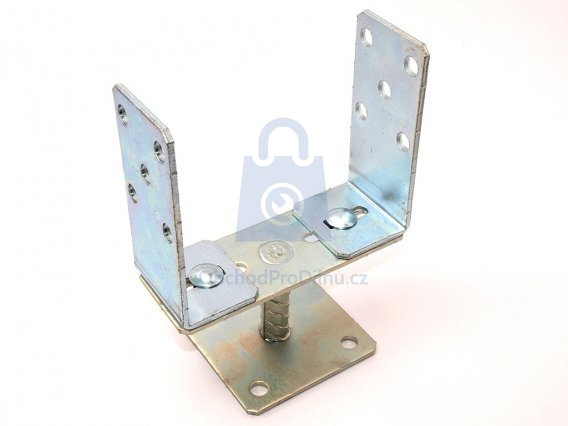

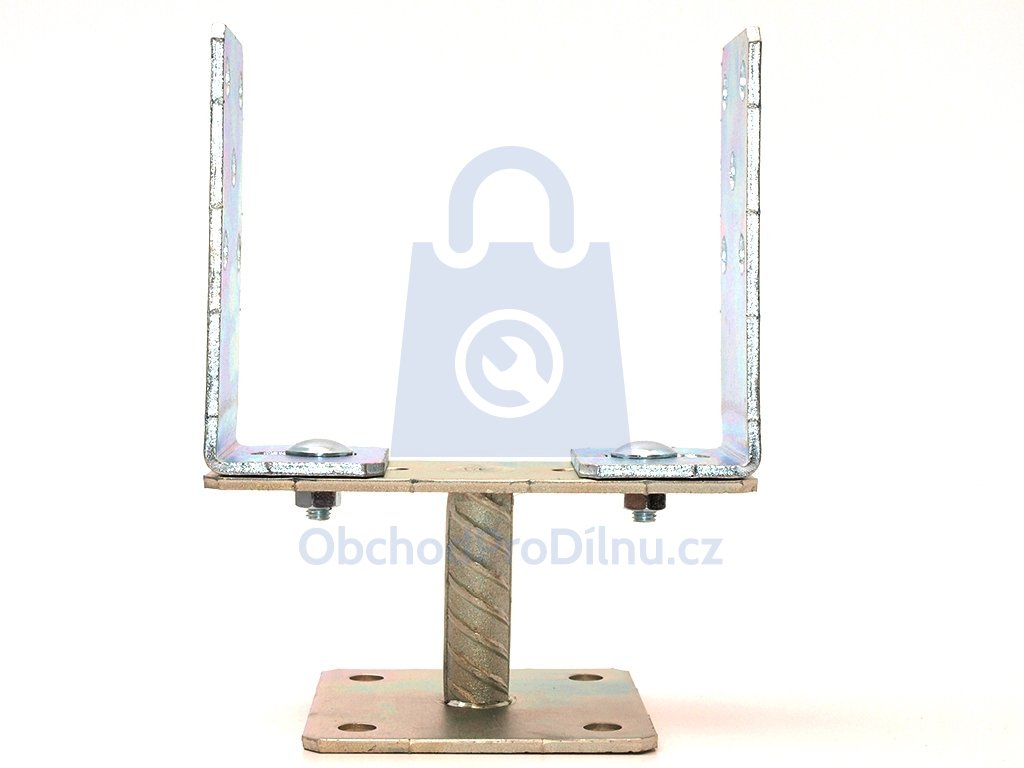

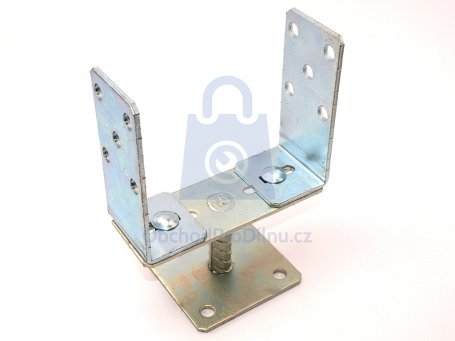

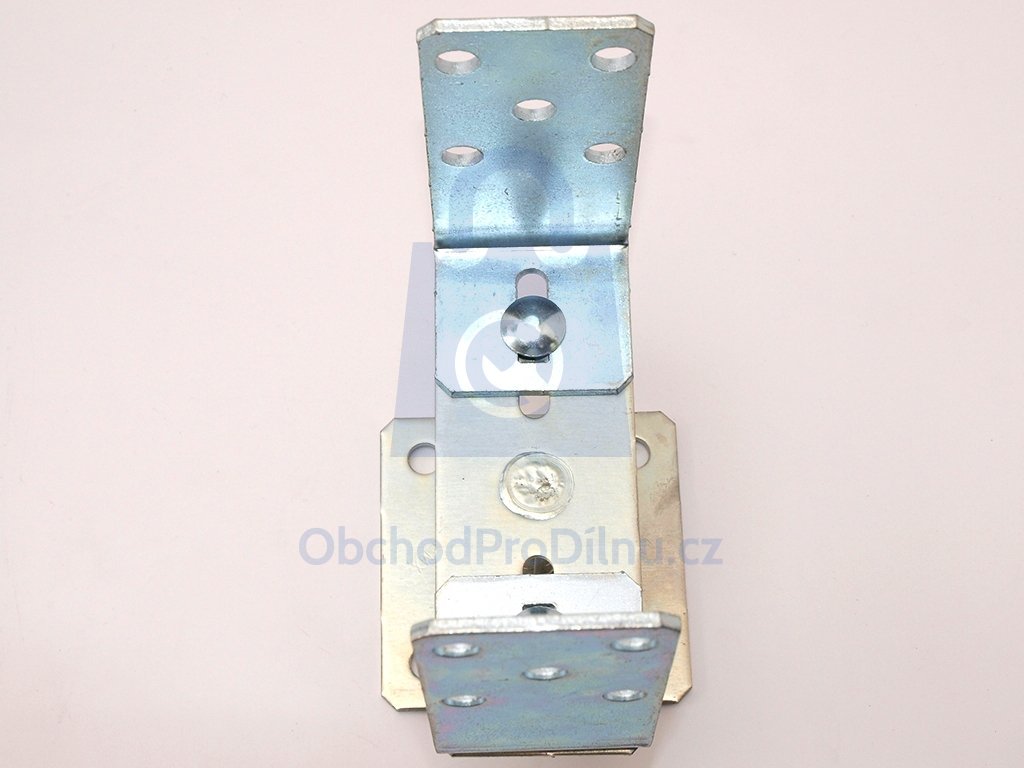

Rozměrově nastavitelná úzká kotevní patka s deskou je kotevní patka vyrobená z galvanicky pozinkované oceli s označením S235JR. Patka není nastavitelná výškově. Tato patka se umisťuje na již hotovou základovou desku (kotvení na závitové kolíky a stavební chemii či na hmoždinku a šestihranný stavební vrut). Je nutné mít všechna kotevní stanoviště ve stejné výšce. Součástí patky je přivařená deska s navařeným U profilem. Do U třmenu lze ukotvit nosné sloupy, pilíře a dřevěné hranoly do tloušťky až 200 mm. Používá se pro kotvení malých i velkých dřevostaveb.

Použití kotevní patky

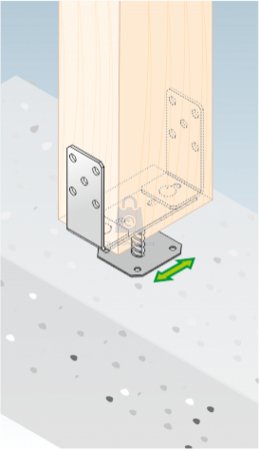

Vzhledem k možnosti nastavení šířky U profilu můžete tento kotevní prvek použít na jakýkoliv typ dřevostavby, díky plechu silnému 4 mm a silnému kotevnímu kolíku pod deskou U snese patka i zatížení dřevostavbou s betonovou střešní krytinou. Nastavitelnou kotevní patku lze díky možnosti nastavení použít i u atypických rozměrů trámků. Počet kotevních stanovišť je nutné přizpůsobit typu dřevostavby. Pro kotvení k dřevěným prvkům doporučujeme použít speciální vruty do tesařského kování s půlkulatou nebo plochou talířovou hlavou. Zajistíte tak pevný a esteticky vzhledný spoj.

Montáž kotevní patky

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme beton pro ukotvení náležitě zhutnit na min. C16/20. Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

• obyčejná hmoždinka + vrut/šroub (případně natloukací hmoždinka)
• ocelová rozpěrná kotva
• šroub do betonu
• chemická kotva + závitová tyč a matice



Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.

• konstrukční (stavební) vrut s talířovou hlavou
• závitová tyč + matice
• speciální vruty do tesařského kování
• stavební hřebíky



Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

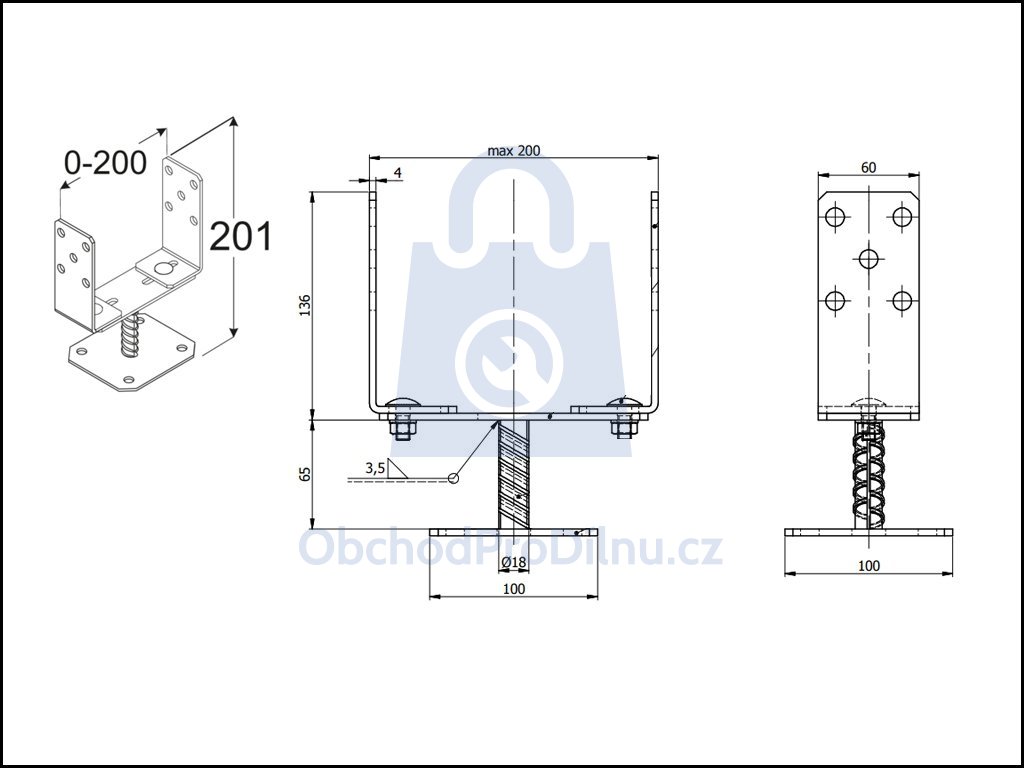

Technické info - Patka kotevní s deskou, rozměrově stavitelná úzká:

• materiál: ocel S235JR
• povrchová úprava: galvanicky pozinkováno
• tloušťka plechu: 4 mm
• průměr roxoru: 18 mm
• otvory pro přikotvení k základové desce: Ø 10 mm
• otvory pro přikotvení trámku: Ø 10 mm
• nastavtelná šířka U profilu až do 200 mm
• montáž: na hotovou základovou desku
