Patka kotevní s roxorem, rozměrově stavitelná úzká

Patka kotevní s roxorem, rozměrově stavitelná úzká

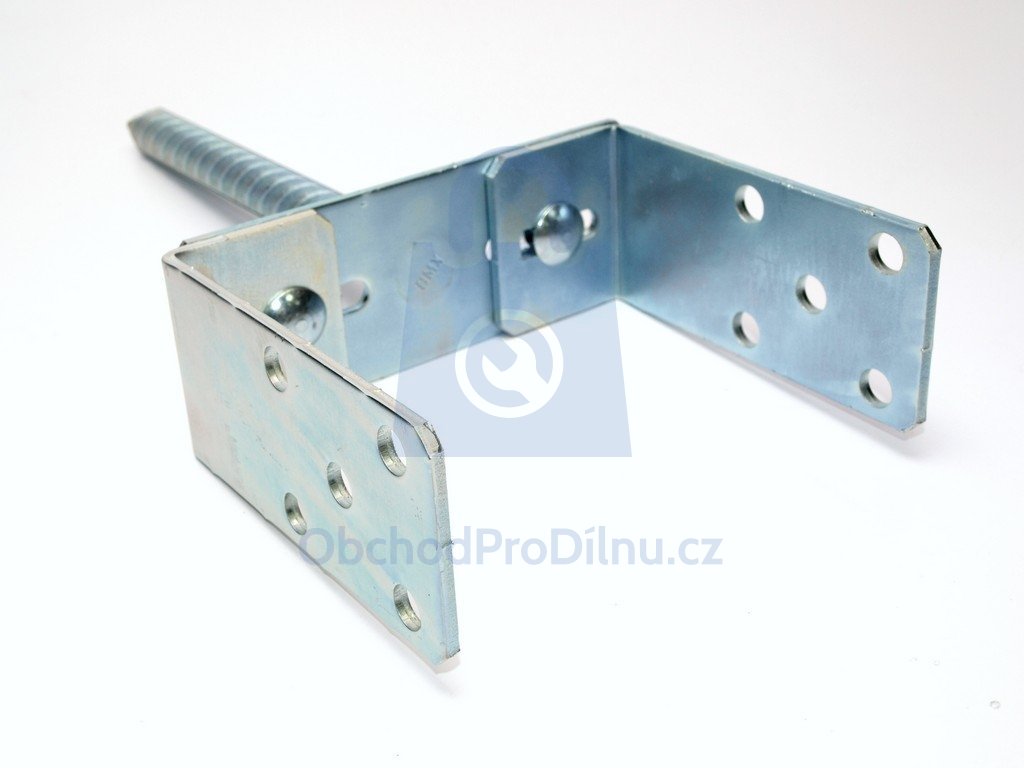

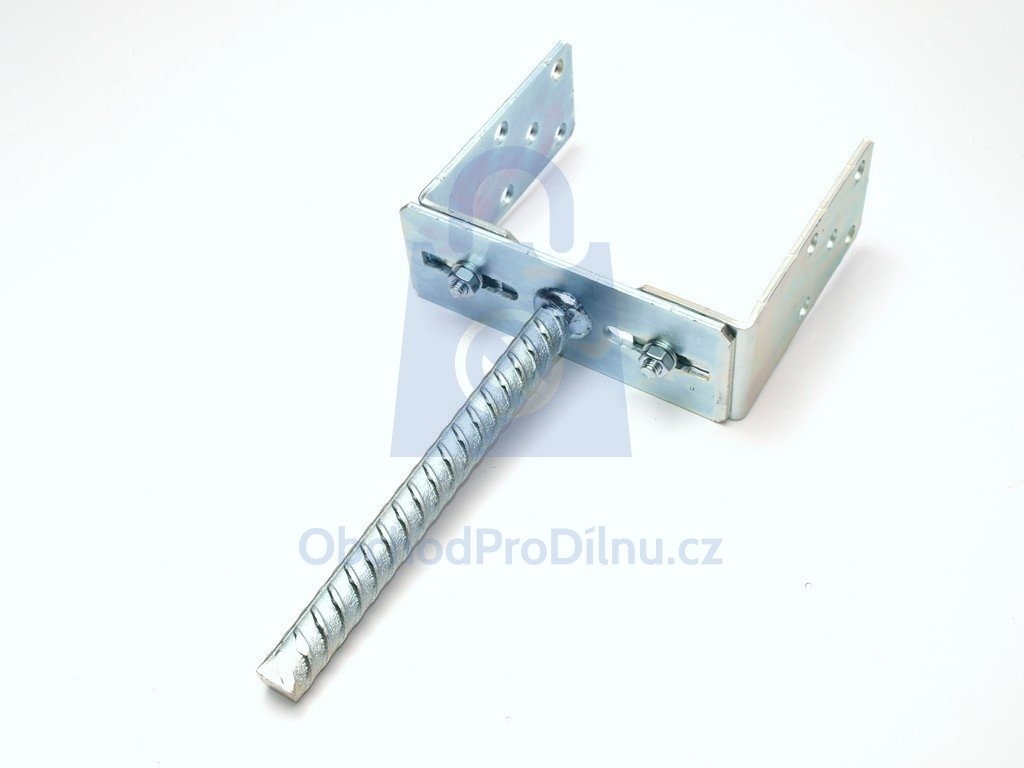

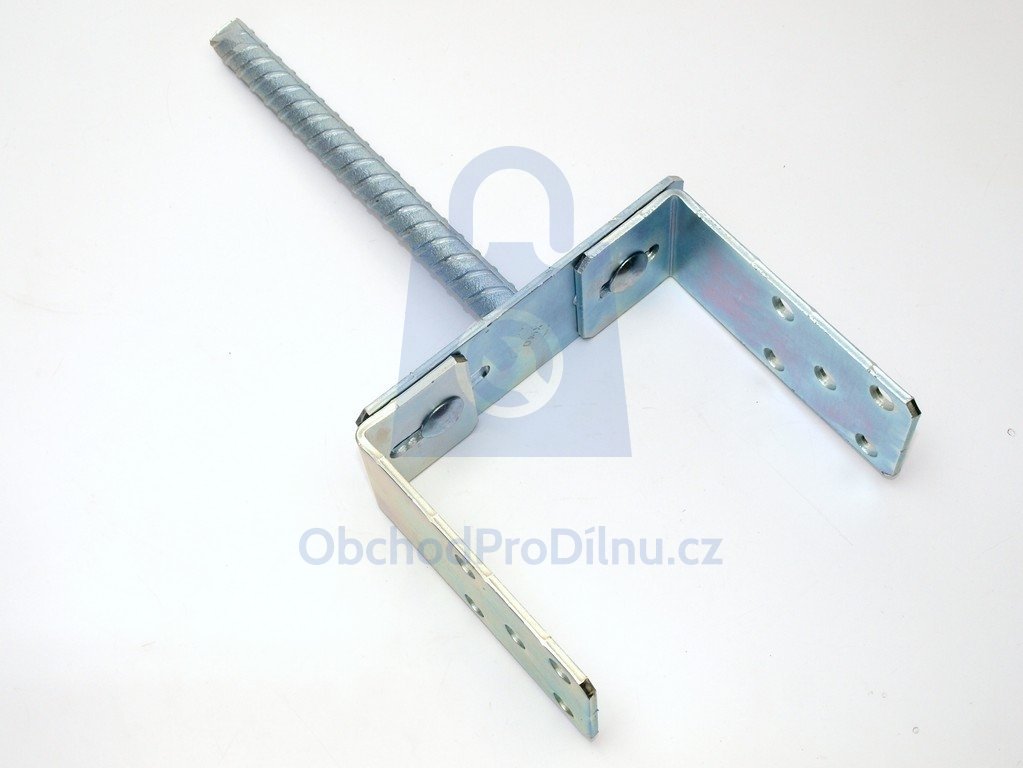

Kotevní patka s roxorem a třmenem ve tvaru U je vhodná pro kotvení dřevěných hranolů různých rozměrů. Třmen patky je rozměrově stavitelný, to znamená, že se hodí i pro atypické rozměry trámků. Tento kotevní prvek je určen pro zabetonování do čerstvého betonu, ale v případě potřeby lze instalovat i do již hotového betonu.

Tato patka není výškově nastavitelná, takže po zabetonování již není možné výšku dřevěných prvků upravit. V naší nabídce naleznete ale i výškově nastavitelné kotevní patky. Kotevní patka ve tvaru U je vyrobena z oceli S235JR a proti korozi je povrchově upravena galvanickým zinkováním.

Použití rozměrově stavitelné kotevní patky

Kotevní patka s třmenem se nejčastěji používá ke kotvení tlačných sloupů a pilířů. V praxi se jedná o dřevěné trámy/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání, houpaček, ale i větších dřevostaveb. Patky s nastavitelným třmenem můžete použít pro dřevěné hranoly různých rozměrů.Potřebný rozměr zaaretujete jednoduchým utažením matic na nastavitelných prvcích.

Montáž kotevní botky do betonu

Kotevní patku s roxorem je vhodné instalovat již při betonování podkladu. Doporučujeme použít beton třídy alespoň C16/20 (dříve B20). Roxor zapíchnete do čerstvého betonu a lehkým otáčením ho zasunete do požadované hloubky. Následně je třeba beton kolem řádně zhutnit, aby se kotevní patka po vytvdnutí betonu neprotáčela.

Druhou možností je instalace do vytvrdnutého betonu. V tomto případě musíte vyvrtat otvor odpovídajícího průměru vrtákem do betonu. Následně ke kotvení použijete chemickou kotvu (doporučujeme vinylesterovou). Před aplikací chemické kotvy ještě otvor vyčistěte ocelovým kartáčkem.

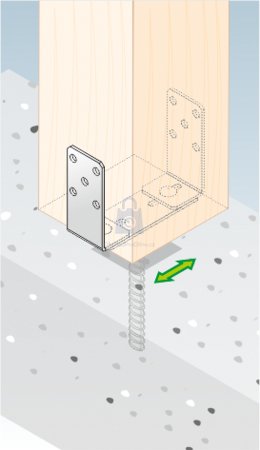

Kotvení dřevěného sloupku do nastavitelné patky

Pro bezpečné ukotvení dřevěného sloupku do kotevní patky existuje několik možností:

• konstrukční (stavební) vrut s talířovou hlavou
• závitová tyč + matice
• speciální vruty do tesařského kování
• stavební hřebíky



Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních. Vždy si před nákupem zkontrolujte průměr otvorů v patce a průměr nakupovaného spojovacího materiálu.

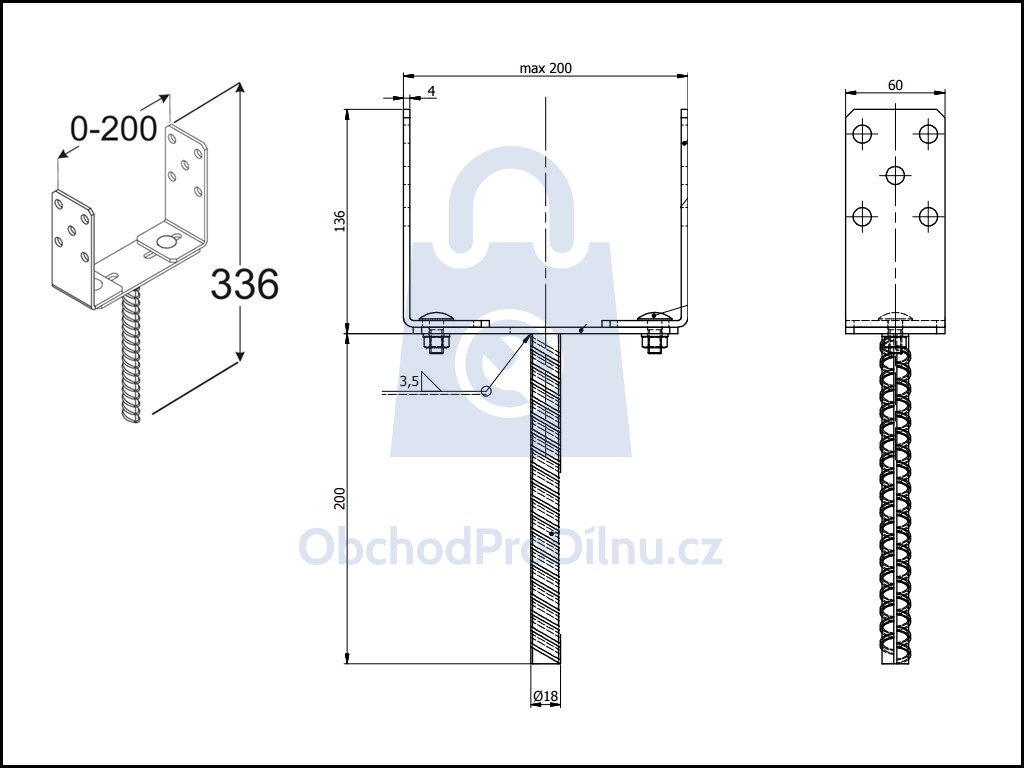

info ve zkratce - Patka kotevní s roxorem, rozměrově stavitelná úzká:

• materiál: ocel S235
• povrchová úprava: bílý galvanický zinek
• profil je vyroben z plechu tloušťky 4 mm
• délka roxoru: 200 mm
• průměr roxoru: 18 mm
• nastavitelný třmen: 60–200 mm
• průměr otvorů pro kotvení: 11 mm
• uchycení: vruty do dřeva, závitové tyče, šrouby M10
