Patka kotevní s roxorem, U deska s prolisem

materiál ocel
materiál upřesnění S235JR
povrchová úprava žárový zinek
typ / druh zboží prvky kotevní
provedení, specifické vlastnosti patka s roxorem do betonu
tvar profilu / výrobku (průřez) U třmen s prolisem
určeno zejména pro kotvení tlačených sloupů, pilířů
poznámka ideální na stavbu pergoly, terasy, zahradního domku nebo přístřešku na auto
  • Fotogalerie

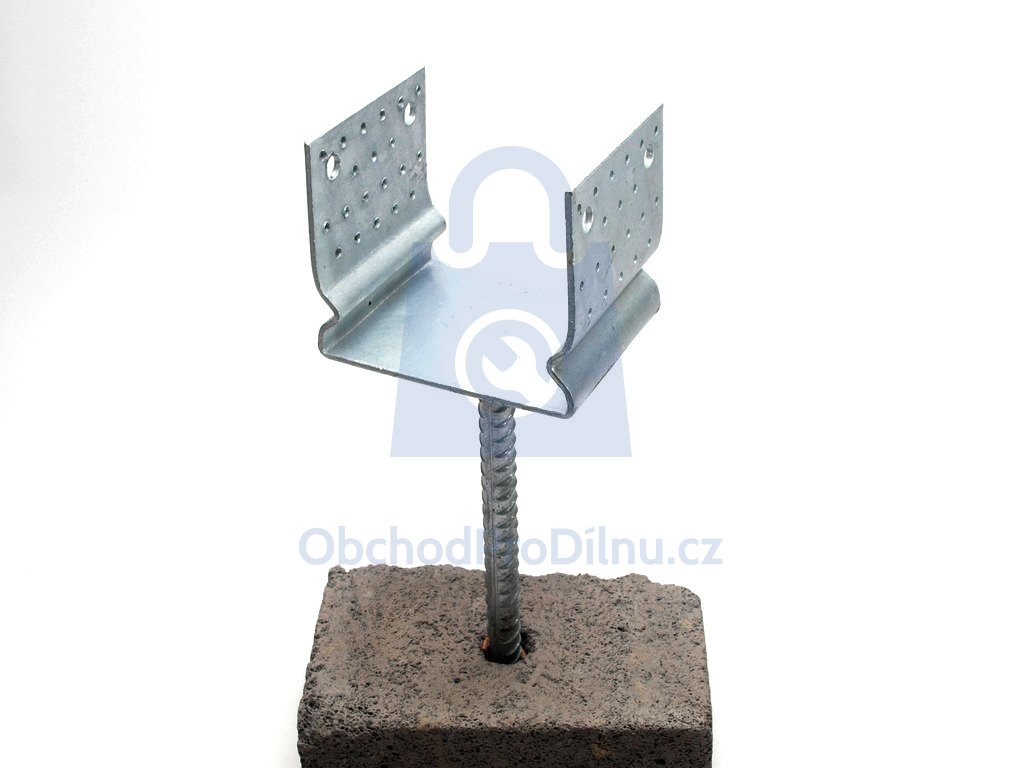

  • Patka kotevní s roxorem, U deska s prolisem

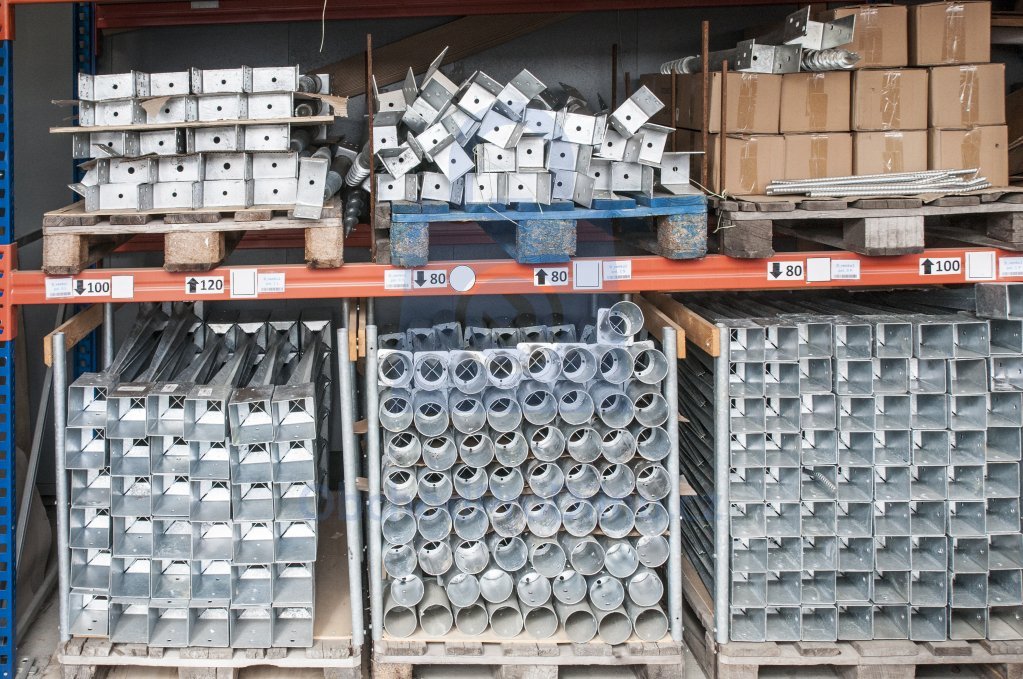

  • zásoby kotevních prvků na skladě

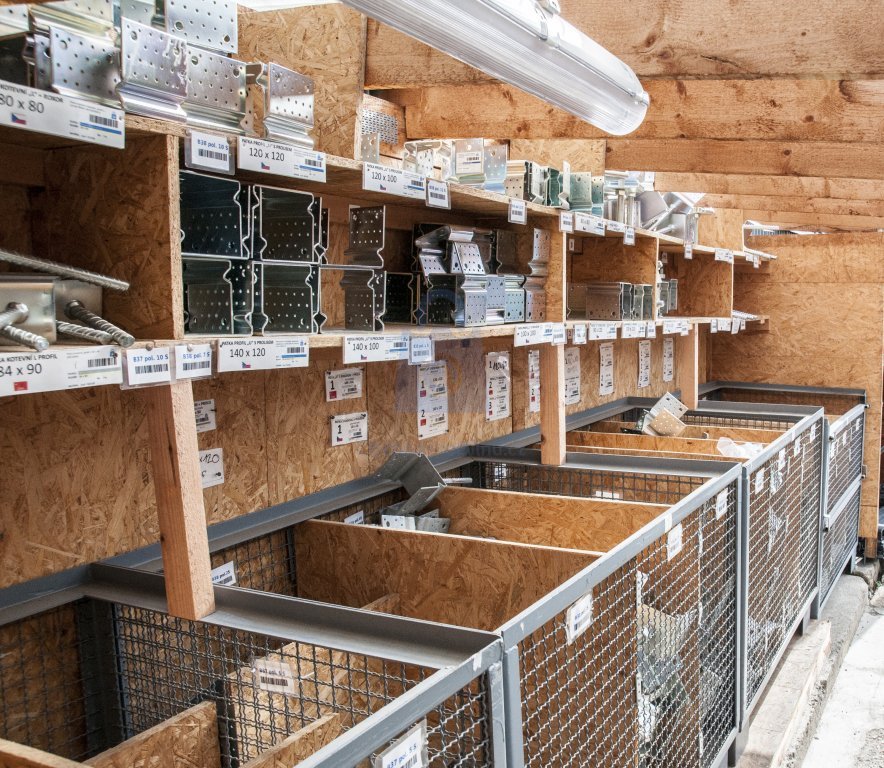

  • zásoby kotevních prvků na skladě
  • technické nákresy

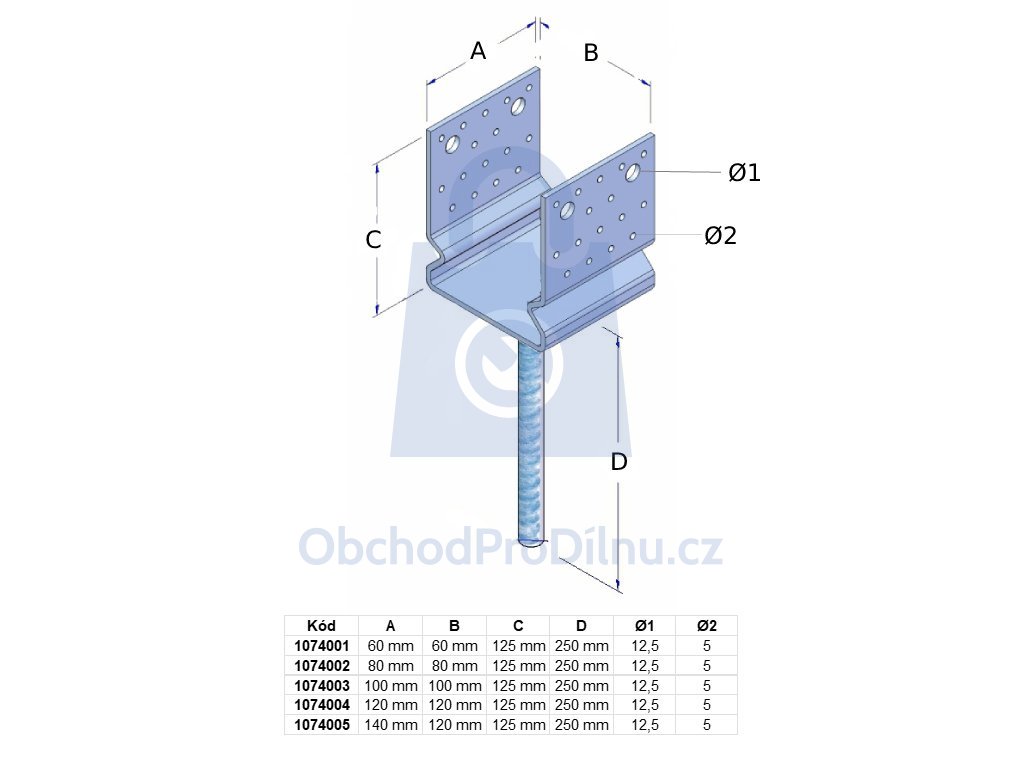

  • Technický nákres kotevní patka
skladem
  • stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
  • stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
  • budeme Vás telefonicky kontaktovat s termínem doskladnění
{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
1074001 ks 60 x 60 60x60 4 16 250 78,06 1 ks 78,06 94,45 na dotaz 89,73 Poptat
1074002 ks 80 x 80 80x80 4 16 250 106,86 1 ks 106,86 129,30 skladem 122,84
1074003 ks 100 x 100 100x100 4 16 250 120,36 1 ks 120,36 145,64 skladem 138,36
1074004 ks 120 x 120 120x120 4 20 250 162,08 1 ks 162,08 196,11 skladem 186,30
1074005 ks 140 x 120 140x120 4 20 250 173,32 1 ks 173,32 209,72 skladem 199,23
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
  •  Podrobný popis
  •  Diskuze

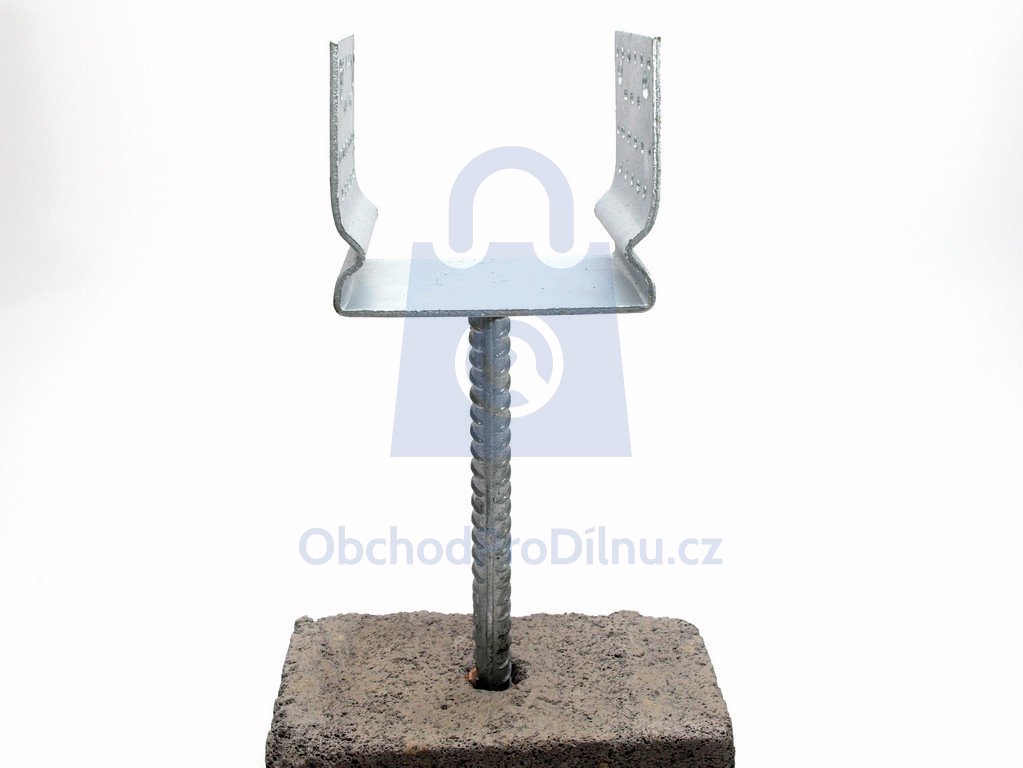

Patka kotevní s roxorem, U deska s prolisem

Kotevní patka s roxorem a třmenem ve tvaru U s prolisem je vhodná pro kotvení dřevěných trámků různých průřezů. Tento kotevní prvek je určen pro zabetonování do čerstvého betonu, ale v případě potřeby lze instalovat i do již hotového betonu. Tato patka není výškově nastavitelná, takže po zabetonování již není možné výšku dřevěných prvků upravit. V naší nabídce naleznete ale i výškově nastavitelné kotevní patky. Kotevní patka ve tvaru U je vyrobena z oceli S235JR a proti korozi je povrchově upravena žárovým zinkováním.

Použití kotevní patky U s prolisem

Kotevní patka s třmenem ve tvaru U se nejčastěji používá ke kotvení tlačných sloupů a pilířů. V praxi se jedná o dřevěné trámy/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání, houpaček, ale i větších dřevostaveb. Díky prolisu dřevo není v kontaktu se spodní částí patky, takže má delší životnost a neloupe se z něj případná barva. Trám je možné do patky kotvit jak vertikálně, tak horizontálně.

Montáž kotevní patky do betonu

Kotevní patku s roxorem je vhodné instalovat již při betonování podkladu. Doporučujeme použít beton třídy alespoň C16/20 (dříve B20). Roxor zapíchnete do čerstvého betonu a lehkým otáčením ho zasunete do požadované hloubky. Následně je třeba beton kolem řádně zhutnit, aby se kotevní patka po vytvdnutí betonu neprotáčela.

Druhou možností je instalace do vytvrdnutého betonu. V tomto případě musíte vyvrtat otvor odpovídajícího průměru vrtákem do betonu. Následně ke kotvení použijete chemickou kotvu (doporučujeme vinylesterovou). Před aplikací chemické kotvy ještě otvor vyčistěte ocelovým kartáčkem.

Kotvení dřevěného sloupku

Pro bezpečné ukotvení dřevěného sloupku do kotevní patky existuje několik možností:

Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních. Vždy si před nákupem zkontrolujte průměr otvorů v patce a průměr nakupovaného spojovacího materiálu.

info ve zkratce - Patka kotevní s roxorem, U deska s prolisem:

  • materiál: ocel S235JR
  • povrchová úprava: žárový zinek
  • tloušťka U desky: 4 mm
  • délka roxoru: 250 mm
  • průměr roxoru: 16 / 20 mm
  • otvory:
    • průměr 5 mm pro konvexní hřebíky 4/60
    • průměr 12,5 mm pro kotvení na svorník či závitovou tyč o rozměru M12
  • max. vzdálenost mezi patkou a deskou betonu: 50 mm
  • snadná instalace přímo do betonu
