| materiál | ocel |
| materiál upřesnění | S235JR |
| povrchová úprava | žárový zinek |
| typ / druh zboží | prvky kotevní |
| provedení, specifické vlastnosti | patka s roxorem do betonu |
| tvar profilu / výrobku (průřez) | U třmen |
| určeno zejména pro | kotvení tlačených sloupů, pilířů |
| poznámka | výroba Asie |
Provoz o Vánocích a v novém roce: 23.12.2025 – 4.1.2026 ZAVŘENO || 5.1.2026 opětovné zahájení provozu
-
Získejte slevu 5%
Zaregistrujte se a získejte slevu
Začněte registrací do systému, ta Vám přinese základní slevu 5% téměř na celý sortiment (výjimky jsou označené). Na řadu položek pak uplatníte slevy ještě vyšší. Být registrovaným zákazníkem se Vám vyplatí nejen když chcete nakupovat opakovaně!
- Registrovat se
- Přihlásit se
Spojovací materiál
Kotevní
technika Ploty,
Branky Nářadí,
nástroje Pracovní
oděvy Stavební chemie,
skladování Stavební prvky
a materiály Střechy,
okapy Zahrada Odpočinek
od dílny
technika Ploty,
Branky Nářadí,
nástroje Pracovní
oděvy Stavební chemie,
skladování Stavební prvky
a materiály Střechy,
okapy Zahrada Odpočinek
od dílny
Provoz o Vánocích a v novém roce: 23.12.2025 – 4.1.2026 ZAVŘENO || 5.1.2026 opětovné zahájení provozu
×
Hledat
Spojovací materiál
Kotevní technika
Ploty, Branky
Nářadí, nástroje
Pracovní oděvy
Stavební chemie, skladování
Stavební prvky a materiály
Střechy, okapy
Zahrada
Odpočinek od dílny
×
Přejít do košíku
Přejít do košíku
| Položek {{cart.itemsCount}} | {{cart.currency}} s DPH |
| {{cart.sumWithoutVAT}} {{cart.currency}} bez DPH | |
| hmotnost {{cart.weight}} Kg | |
| {{product['nazev']}} | {{product['cart_price']}} |
Patka kotevní s roxorem U tvar, žárově pozinkovaná
-
-
Cena od 67,79 Kč s DPH
-
- Přejít na popis
- Vybrat si (8 variant)
- Fotogalerie
-
-
-
- technické nákresy
-
-
skladem
- stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
- stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
- budeme Vás telefonicky kontaktovat s termínem doskladnění
Patka kotevní s roxorem U tvar, žárově pozinkovaná
| {{column_name}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0808001 | ks | 61 x 60 | 4 | 125 | 250 | 61 | 60 | 56,03 | 1 ks | 56,03 | 67,79 | skladem | 64,40 |
|
| 0808002 | ks | 81 x 80 | 4 | 125 | 250 | 81 | 80 | 72,50 | 4 ks | 290,00 | 350,90 | skladem | 333,36 |
|
| 0808002h | ks | 81 x 80 | 4 | 125 | 250 | 81 | 80 | 72,50 | 1 ks | 72,50 | 87,73 | skladem | 83,34 |
|
| 0808003 | ks | 101 x 100 | 4 | 125 | 250 | 101 | 100 | 85,29 | 1 ks | 85,29 | 103,21 | skladem | 98,05 |
|
| 0808004 | ks | 121 x 120 | 4 | 125 | 250 | 121 | 120 | 118,91 | 4 ks | 475,62 | 575,50 | skladem | 546,73 |
|
| 0808004h | ks | 121 x 120 | 4 | 125 | 250 | 121 | 120 | 118,91 | 1 ks | 118,91 | 143,88 | skladem | 136,69 |
|
| 0808005 | ks | 141 x 120 | 4 | 125 | 250 | 141 | 120 | 120,15 | 4 ks | 480,60 | 581,52 | skladem | 552,44 |
|
| 0808005h | ks | 141 x 120 | 4 | 125 | 250 | 141 | 120 | 120,15 | 1 ks | 120,15 | 145,38 | skladem | 138,11 |
|
|
|
|
Vybrali jste tyto produkty:
-
{{amount}}x{{getAmount(key)}}
| Položek {{cart.itemsCount}} | {{cart.sumWithVAT}} {{cart.currency}} s DPH |
| {{cart.sumWithoutVAT}} {{cart.currency}} bez DPH | |
| hmotnost {{cart.weight}} Kg | |
| TIP: Registrací ušetříte {{cart.possibleDiscount}} {{cart.currency}} s DPH | |
Mohlo by se Vám také hodit:
- Podrobný popis
- Diskuze
Patka kotevní s roxorem U tvar, žárově pozinkovaná

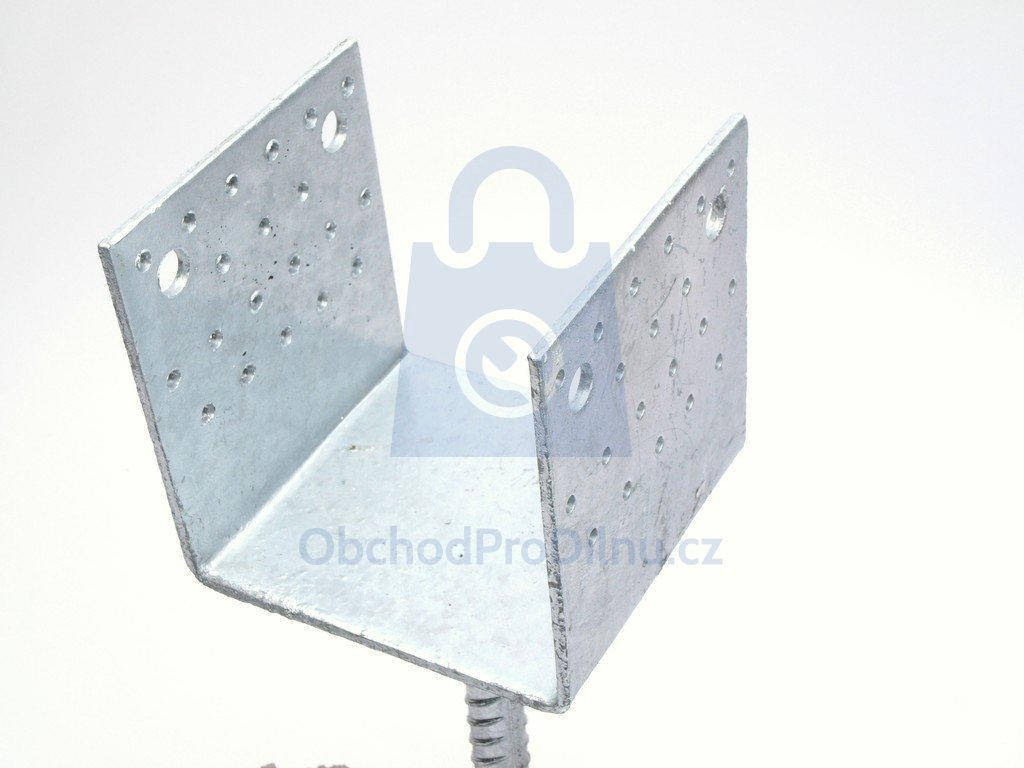

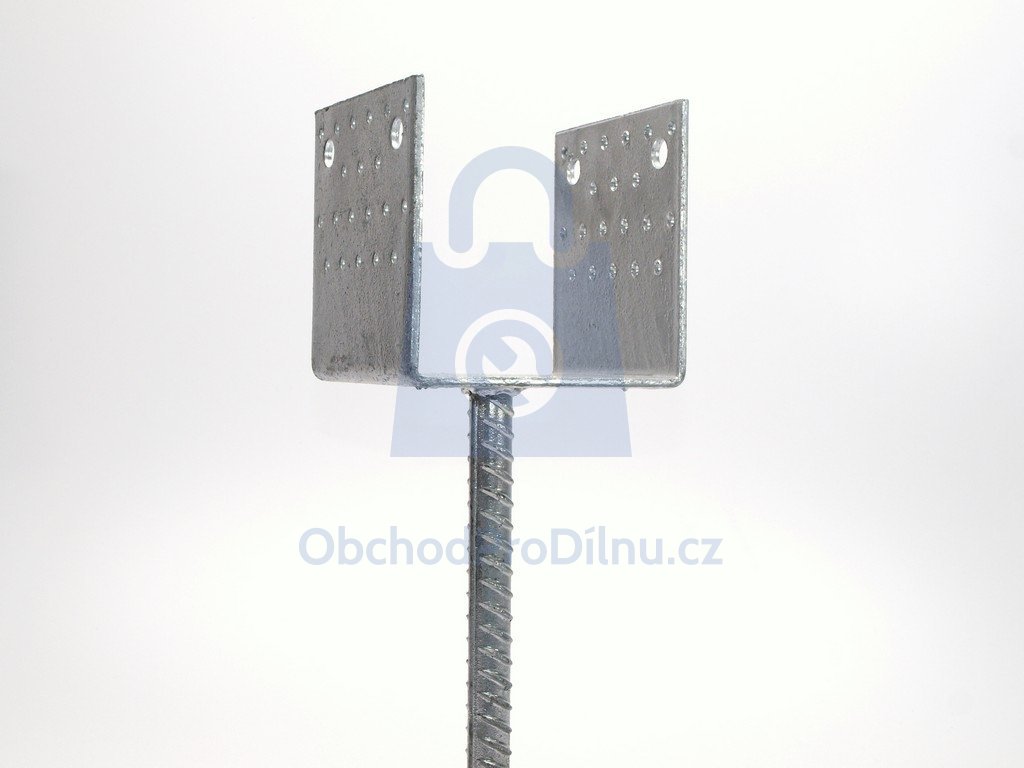

Kotevní patka s roxorem a třmenem ve tvaru U je vhodná pro kotvení dřevěných trámků různých průřezů. Tento kotevní prvek je určen pro zabetonování do čerstvého betonu, ale v případě potřeby lze instalovat i do již hotového betonu. Tato patka není výškově nastavitelná, takže po zabetonování již není možné výšku dřevěných prvků upravit. V naší nabídce naleznete ale i výškově nastavitelné kotevní patky. Kotevní patka ve tvaru U je vyrobena z oceli S235JR a proti korozi je povrchově upravena žárovým zinkováním.
Použití kotevní patky U
Kotevní patka s třmenem ve tvaru U se nejčastěji používá ke kotvení tlačných sloupů a pilířů. V praxi se jedná o dřevěné trámy/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání, houpaček, ale i větších dřevostaveb.

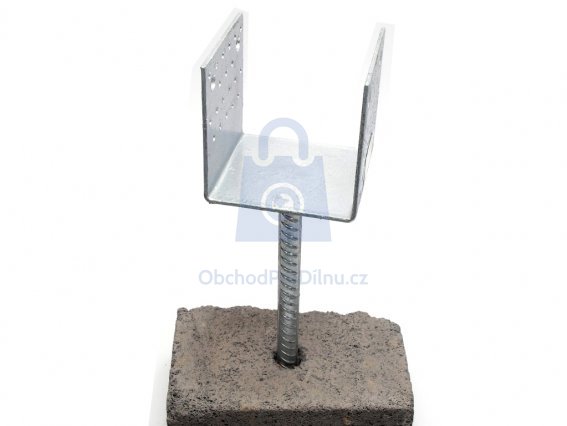

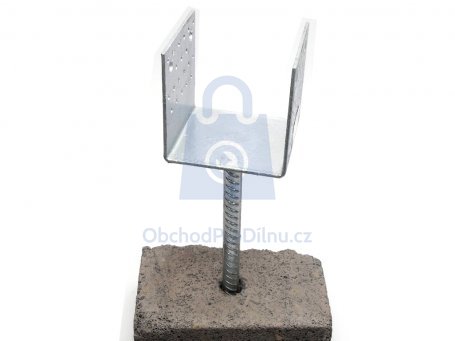

Montáž kotevní patky do betonu
Kotevní patku s roxorem je vhodné instalovat již při betonování podkladu. Doporučujeme použít beton třídy alespoň C16/20 (dříve B20). Roxor zapíchnete do čerstvého betonu a lehkým otáčením ho zasunete do požadované hloubky. Následně je třeba beton kolem řádně zhutnit, aby se kotevní patka po vytvdnutí betonu neprotáčela.
Druhou možností je instalace do vytvrdnutého betonu. V tomto případě musíte vyvrtat otvor odpovídajícího průměru vrtákem do betonu. Následně ke kotvení použijete chemickou kotvu (doporučujeme vinylesterovou). Před aplikací chemické kotvy ještě otvor vyčistěte ocelovým kartáčkem.
Kotvení dřevěného sloupku
Pro bezpečné ukotvení dřevěného sloupku do kotevní patky existuje několik možností:
- konstrukční (stavební) vrut s talířovou hlavou
- závitová tyč + matice
- speciální vruty do tesařského kování
- stavební hřebíky
Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních. Vždy si před nákupem zkontrolujte průměr otvorů v patce a průměr nakupovaného spojovacího materiálu.

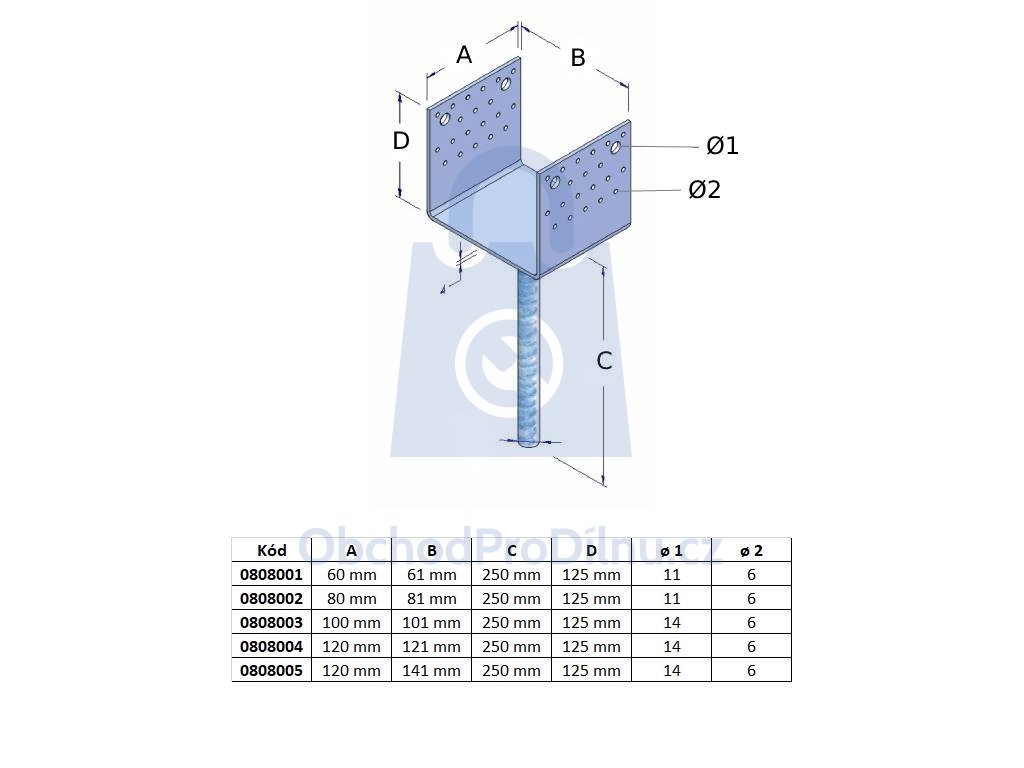

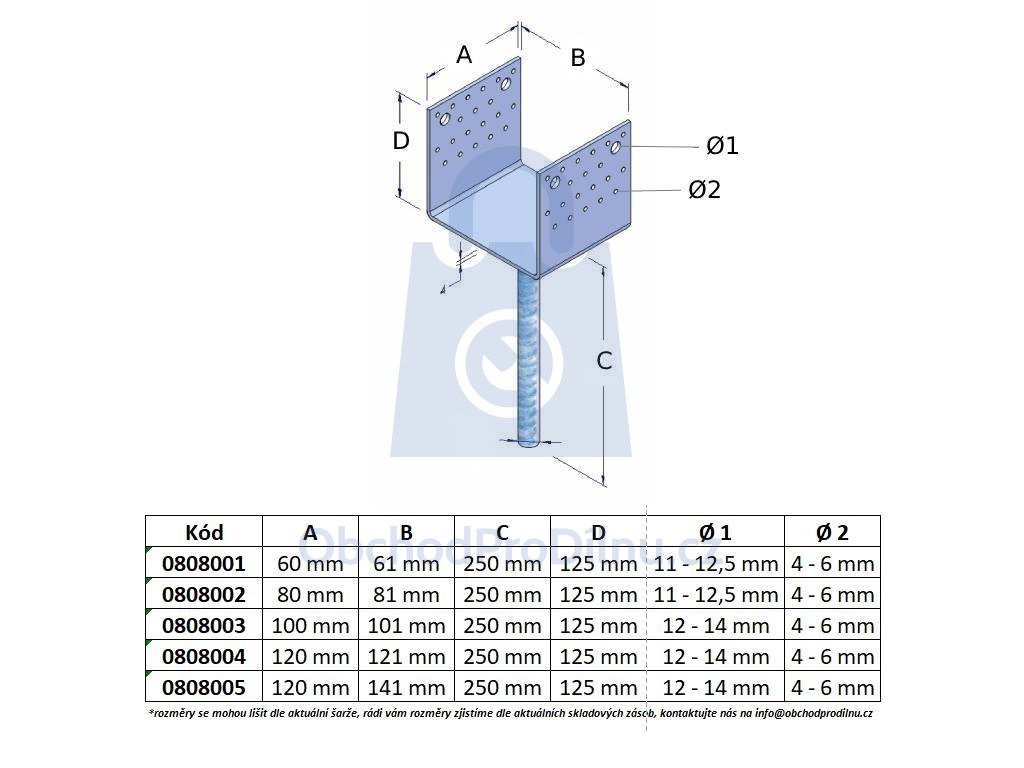

info ve zkratce - PATKA KOTEVNÍ S ROXOREM U TVAR:
- materiál: ocel S235
- povrchová úprava: žárový zinek
- tloušťka profilu: 4 mm
- pro rozměry 60, 80, 100 mm má roxor půměr 16 mm, pro 120 a 140 mm má průměr 20 mm
- délka roxoru: 250 mm
- díry v profilu pro kotvení na svorník či závitovou tyč
- průměr hlavních otvorů ke kotvení:
- rozměr 60 a 80 mm: Ø 11 mm
- rozměr 100, 120 a 140 mm: Ø 14 mm
Copyright © 2025 ObchodProDilnu.cz | All Rights Reserved
Přidané komentáře
Dobrý den paní Veselá, děkujeme za Váš dotaz ohledně únosnosti kotevní patky s roxorem. Únosnost patek je obecně dána nejslabším prvkem, což bývá zpravidla deska. To platí i u výškově nastavitelných patek - roxor i závitová tyč mají násobně vyšší únosnost než deska. Konkrétně u patky 100 x 100 mm udává výrobce max. zatížení 7,8 kN = 780 kg. Beton by měl být třídy alespoň C16/C20. Tým ObchodProDílnu.cz
Dobrý den, jaká je prosím nosnost patky 100x100 tvaru U, při instalaci do mokrého betonu vylitého do ztraceného bednění 500x250? Výškově nastavitelné patky jsou na tom s nosností stejně? Děkuji.
Dobrý den, děkujeme za Váš dotaz ohledně chemických kotev. Obecně záleží na tom kam a za jakých podmínek chemickou kotvu použijete. V naší nabídce naleznete různé chemické kotvy od několika výrobců. http://www.obchodprodilnu.cz/produkty/kotevni-upevnovaci-technika/kotvy-chemicke.html Nicméně však platí, že polyesterové chemické kotvy jsou určené především pro kotvení v interiéru. Chemické složení vinylesterové kotvy navíc umožňuje použití na vlhký podklad kovových kotev, svorníků, armovacích prvků, závitových tyčí, profilů nebo galvanizovaných kotvicích prvků. Děkuji, přeji přjemný den
Dobrý den, můžete mi prosím doporučit k této patce vhodnou chemickou kotvu do betonu? Předem děkuji, Goldbach
