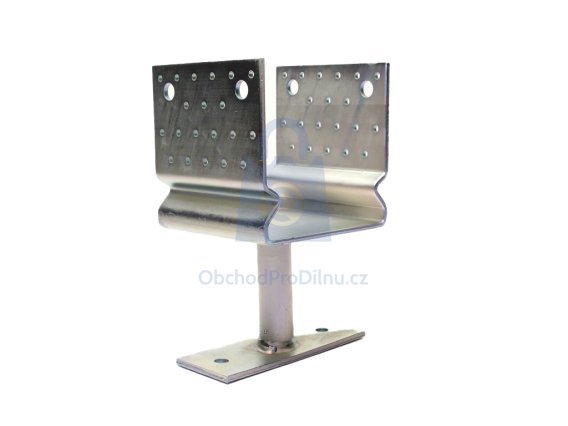

Patka kotevní, trubka s deskou přivařenou, s prolisem U tvaru

materiál ocel
materiál upřesnění S235JR
povrchová úprava zinek bílý galvanický
typ / druh zboží prvky kotevní
značka / značení výrobce 14-06
provedení, specifické vlastnosti statická patka třmenová, na trubce
tvar profilu / výrobku (průřez) U třmen
určeno zejména pro kotvení k betonovému podkladu
poznámka Český výrobek
  • Fotogalerie
  • Patka kotevní, trubka s deskou přivařenou, s prolisem U tvaru

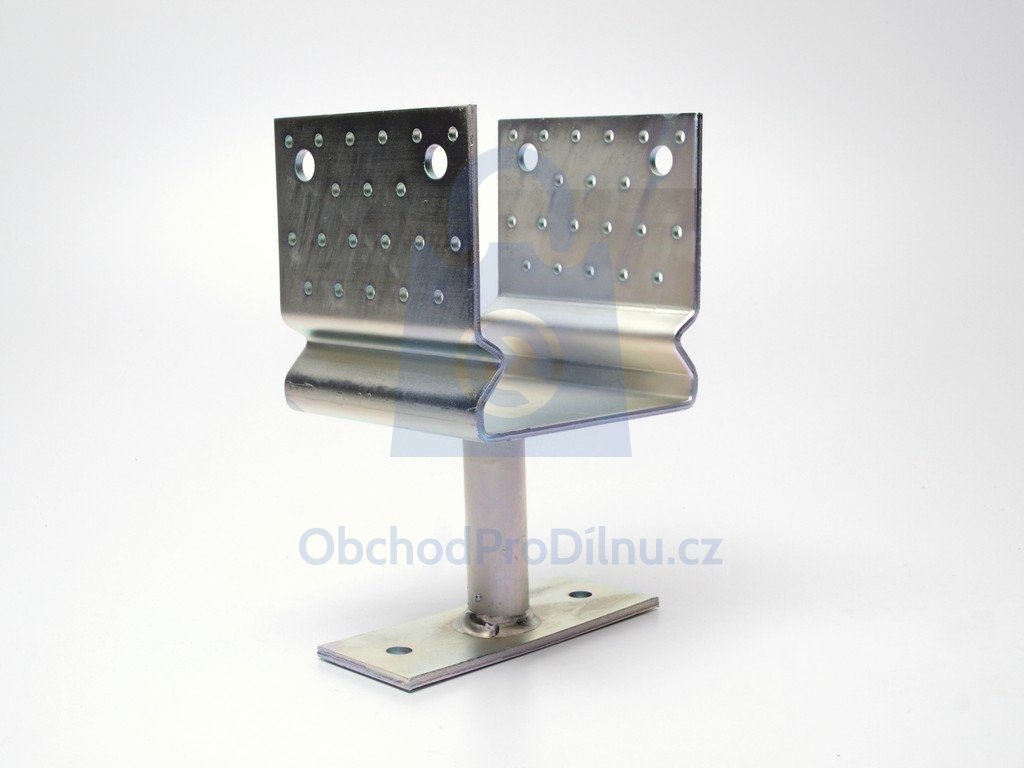

  • Patka kotevní, trubka s deskou přivařenou, s prolisem U tvaru

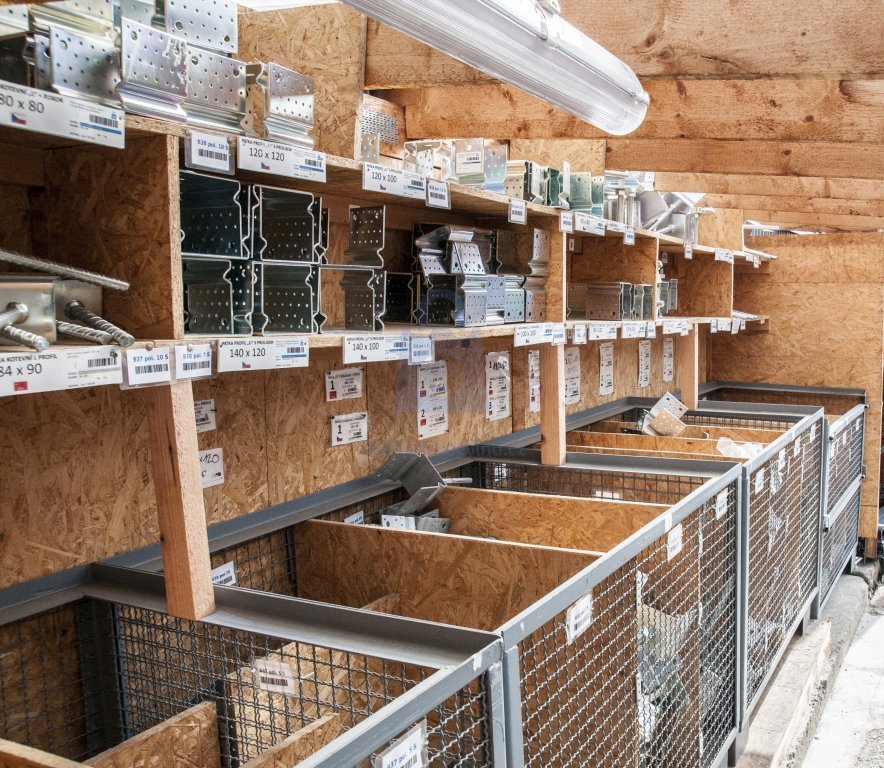

  • zásoby kotevních prvků na skladě

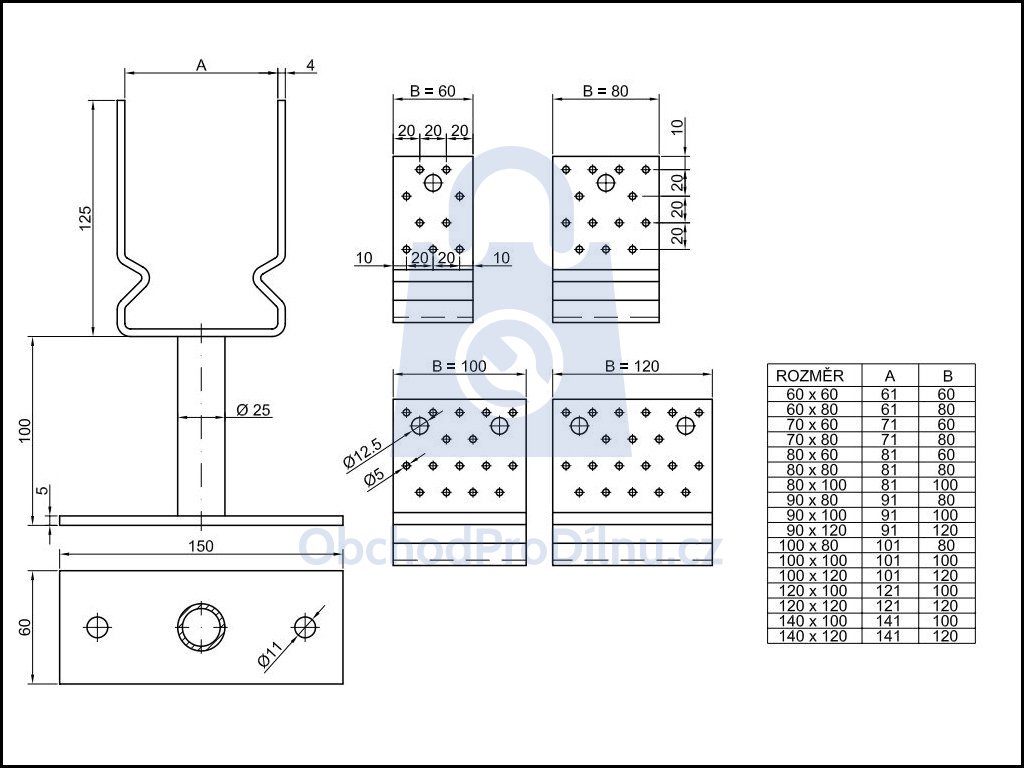

  • technické nákresy

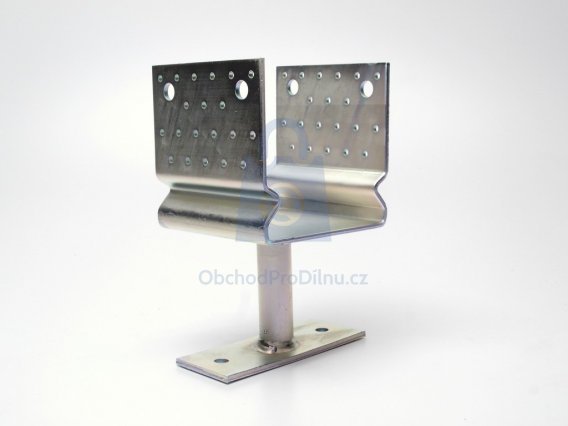

  • Patka kotevní, trubka s deskou přivařenou, s prolisem U tvaru

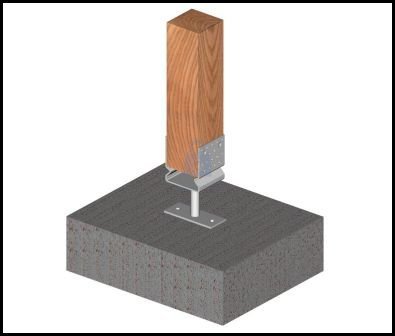

  • Příklad použití kotevní patky
skladem
  • stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
  • stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
  • budeme Vás telefonicky kontaktovat s termínem doskladnění

Patka kotevní, trubka s deskou přivařenou, s prolisem U tvaru

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
6633001 ks 60 x 60 60 60 4 150x60x5 100/125 265,72 1 ks 265,72 321,52 na objednávku 305,44
6633002 ks 60 x 80 80 60 4 150x60x5 100/125 292,24 1 ks 292,24 353,61 na objednávku 335,93
6633003 ks 70 x 60 60 70 4 150x60x5 100/125 267,44 1 ks 267,44 323,60 na objednávku 307,42
6633004 ks 70 x 80 80 70 4 150x60x5 100/125 294,28 1 ks 294,28 356,08 na objednávku 338,28
6633005 ks 80 x 60 60 80 4 150x60x5 100/125 270,62 1 ks 270,62 327,45 na objednávku 311,08
6633006 ks 80 x 80 80 80 4 150x60x5 100/125 296,56 1 ks 296,56 358,84 skladem 340,90
6633007 ks 80 x 100 100 80 4 150x60x5 100/125 314,92 1 ks 314,92 381,05 skladem 362,00
6633008 ks 90 x 80 80 90 4 150x60x5 100/125 298,76 1 ks 298,76 361,50 na objednávku 343,43
6633009 ks 90 x 100 100 90 4 150x60x5 100/125 317,61 1 ks 317,61 384,31 skladem 365,09
6633010 ks 90 x 120 120 90 4 150x60x5 100/125 336,62 1 ks 336,62 407,31 na objednávku 386,94
6633011 ks 100 x 80 80 100 4 150x60x5 100/125 314,02 1 ks 314,02 379,97 skladem 360,97
6633012 ks 100 x 100 100 100 4 150x60x5 100/125 324,30 1 ks 324,30 392,40 skladem 372,78
6633013 ks 100 x 120 120 100 4 150x60x5 100/125 339,96 1 ks 339,96 411,36 skladem 390,79
6633014 ks 120 x 100 100 120 4 150x60x5 100/125 359,30 1 ks 359,30 434,75 skladem 413,01
6633015 ks 120 x 120 120 120 4 150x60x5 100/125 372,84 1 ks 372,84 451,14 skladem 428,58
6633016 ks 140 x 100 100 140 4 150x60x5 100/125 394,87 1 ks 394,87 477,79 skladem 453,90
6633017 ks 140 x 120 120 140 4 150x60x5 100/125 410,45 1 ks 410,45 496,65 skladem 471,82
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
  •  Podrobný popis
  •  Diskuze

Kotevní patka s přivařenou spodní deskou, U profil s prolisem

Kotevní patka galvanicky pozinkovaná, s přivařenou spodní deskou 150 x 60 mm a s navařeným U profilem různých rozměrů. Patka je pevná a není tedy výškově nastavitelná. Tato patka se umisťuje na již hotovou základovou desku a je nutné mít všechna kotevní stanoviště ve stejné výšce. Kotevní patka s prolisem  zaručuje, že dřevo nebude v přímém kontaktu se spodní částí patky, tím se výrazně prodlouží životnost trámu.

Použití kotevní patky

Vzhledem k různým variantám vnitřní rozteče U profilu můžete tento kotevní prvek použít na jakýkoliv typ dřevostavby, díky plechu silnému 4 mm a silnému kotevnímu kolíku pod deskou U snese patka i zatížení dřevostavbou s betonovou střešní krytinou apod. Počet kotevních stanovišť je nutné přizpůsobit typu dřevostavby. Rozměrové varianty kotevních patek naleznete výše. V praxi se kotevní patka nejčastěji využívá pro upevnění dřevěných trámků/hranolů pro konstrukci různých pergol, zahradních domků, parkovacích stání, dětských houpaček apod.

Montáž kotevní patky

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme podkladový beton min. třídy C16/20 (dříve B20). Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.

Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

Technické info -  Patka kotevní, trubka s deskou přivařenou, s prolisem U tvaru:

  • materiál: ocel
  • povrchová úprava: zinek bílý galvanický
  • tloušťka: 4 mm
  • spodní deska: 150 x 60 mm
  • otvory pro ukotvení do podkladu: Ø 11 mm
  • otvory pro kotvení trámku: Ø 5 a 12,5 mm
