Patka profil U s prolisem, galvanicky pozinkovaný, výroba ČR

materiál ocel
materiál upřesnění S235JR
povrchová úprava zinek bílý galvanický
typ / druh zboží prvky kotevní
značka / značení výrobce 12-63
provedení, specifické vlastnosti statická patka třmenová
tvar profilu / výrobku (průřez) U třmen s prolisem
určeno zejména pro kotvení tlačených sloupů, pilířů
poznámka Český výrobek

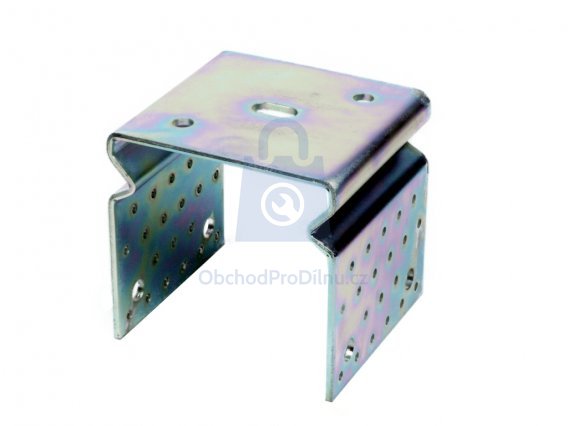

  • Fotogalerie

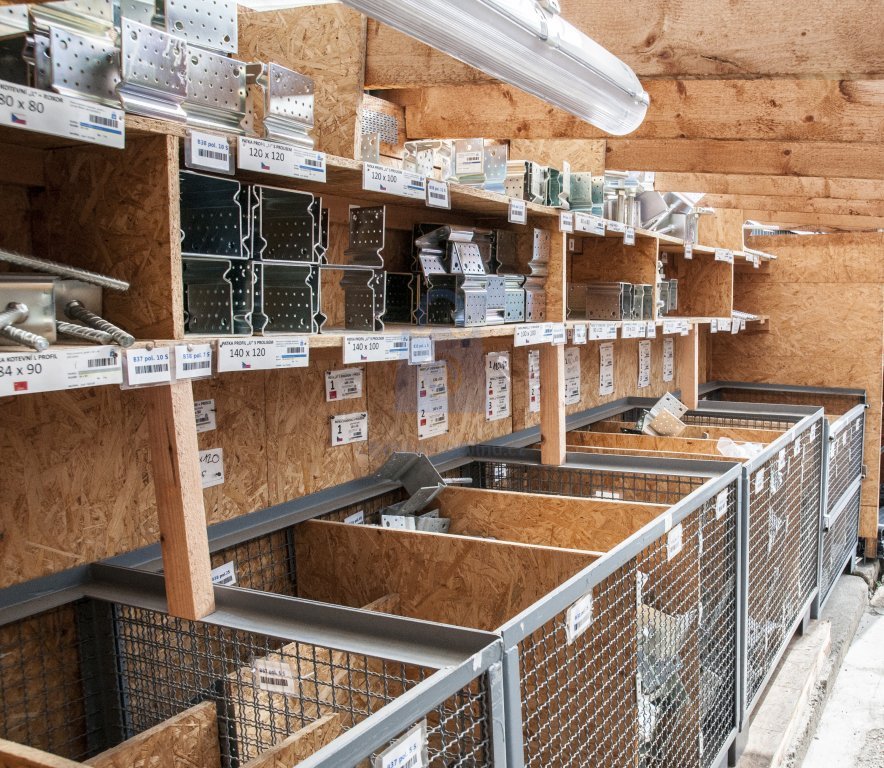

  • zásoby kotevních prvků na skladě

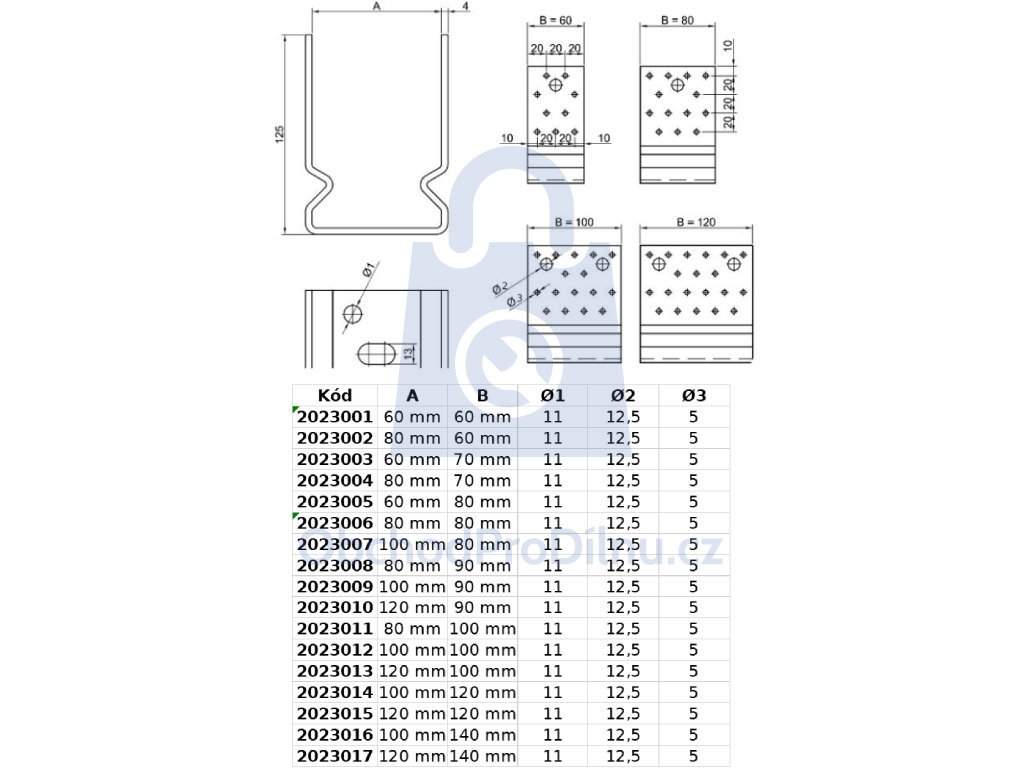

  • technické nákresy

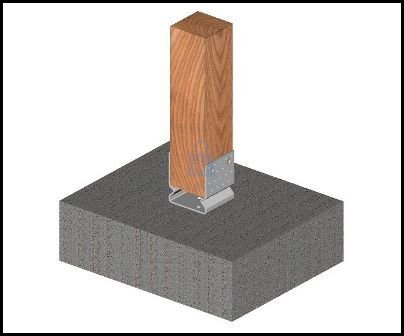

  • Použití kotevního U profilu s prolisem, příklad
  • Patka profil U s prolisem, na hotové betonové základy

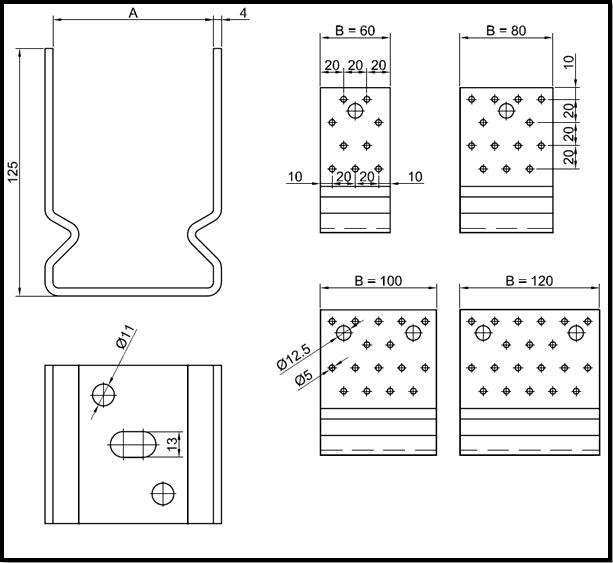

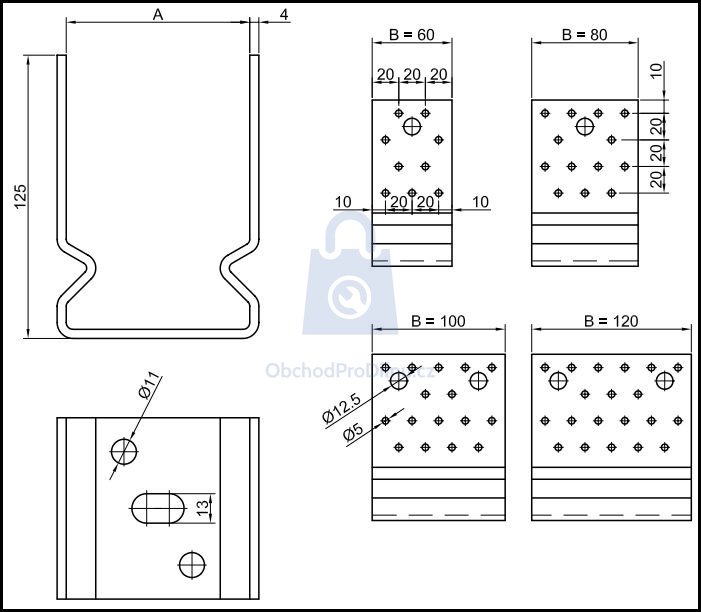

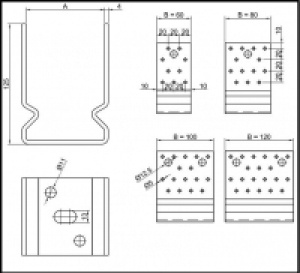

  • Technický nákres

Patka profil U s prolisem, galvanicky pozinkovaný, výroba ČR

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
2023001 ks 60 (vnitřní) x 60 60 60 4 125 102,69 1 ks 102,69 124,25 skladem 118,04
2023002 ks 60 (vnitřní) x 80 80 60 4 125 96,07 1 ks 96,07 116,25 skladem 110,44
2023003 ks 70 (vnitřní) x 60 60 70 4 125 103,38 1 ks 103,38 125,10 skladem 118,85
2023004 ks 70 (vnitřní) x 80 80 70 4 125 130,27 1 ks 130,27 157,63 skladem 149,75
2023005 ks 80 (vnitřní) x 60 60 80 4 125 114,35 1 ks 114,35 138,36 skladem 131,44
2023006 ks 80 (vnitřní) x 80 80 80 4 125 132,36 1 ks 132,36 160,16 skladem 152,15
2023007 ks 80 (vnitřní) x 100 100 80 4 125 150,90 1 ks 150,90 182,59 skladem 173,46
2023008 ks 90 (vnitřní) x 80 80 90 4 125 135,32 1 ks 135,32 163,74 skladem 155,55
2023009 ks 90 (vnitřní) x 100 100 90 4 125 153,60 1 ks 153,60 185,85 na objednávku 176,56
2023010 ks 90 (vnitřní) x 120 120 90 4 125 129,49 1 ks 129,49 156,68 skladem 148,85
2023011 ks 100 (vnitřní) x 80 80 100 4 125 151,42 1 ks 151,42 183,22 skladem 174,06
2023012 ks 100 (vnitřní) x 100 100 100 4 125 159,78 1 ks 159,78 193,33 skladem 183,66
2023013 ks 100 (vnitřní) x 120 120 100 4 125 176,48 1 ks 176,48 213,55 skladem 202,87
2023014 ks 120 (vnitřní) x 100 100 120 4 125 189,80 1 ks 189,80 229,66 skladem 218,18
2023015 ks 120 (vnitřní) x 120 120 120 4 125 201,20 1 ks 201,20 243,45 skladem 231,28
2023016 ks 140 (vnitřní) x 100 100 140 4 125 220,17 1 ks 220,17 266,41 skladem 253,09
2023017 ks 140 (vnitřní) x 120 120 140 4 125 233,49 1 ks 233,49 282,52 skladem 268,39
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
  •  Podrobný popis
  •  Ke stažení
  •  Diskuze

Patka profil U s prolisem, galvanicky pozinkovaný

Kotevní patka U s prolisem, galvanický pozink. Speciální kotevní prvky pro upevnění dřevěných trámů k již hotové základové desce. Toto tesařské kování Vám nabízíme v různých rozměrových variantách, v rozměrech od 60 x 60 do 140 x 120 mm. Výhodou tohoto prvku je fakt, že díky prolisu není kotvený dřevěný trám v přímém kontaktu se zemí (spodní částí patky). Dřevo, respektive nátěr, tak stárne pomaleji.

Použití kotevní patky U

V praxi se nejčastěji vužívají při kotvení dřevěných támů/hranolů pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání apod.

Montáž profilu na beton

Po správném a přesném vyměření místa instalace se samotný profil přikotví k podkladu. Doporučujeme ji kotvit přímo do betonu. Beton by měl být třidy alespoň C16/20 (dříve B20). Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro profil dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

Kotvení dřevěného sloupku

Stejně jako u montáže profilu do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.

Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.

info ve zkratce - Patka profil U s prolisem, galvanicky pozinkovaný:

profil kotevní U s prolisem

  • patka je vyrobena z plechu tl. 4 mm
  • povrchová úprava: galvanicky zinkováno
  • výška profilu 125 mm
  • otvory pro kotvení trámku: Ø 5 mm pro konvexní hřebík a Ø 12,5 mm pro kotvení na závitovou tyč M12
  • otvory pro kotvení k podkladu: Ø 11 mm pro kotvení na svorník či závitovou tyč a středový prodloužený otvor Ø 13 mm

Přidat komentář nebo otázku

Vaše jméno *
Váš e-mail nebo URL
Text komentáře *

Přidané komentáře

04.06.2018

Dobrý den, chtěl bych se zeptat jestli existuje nějaký kotvící závěs pro upevnění krokve přímo na zeď domu bez nutnosti tam kotvit celou pozednici a z ní pak krokve - potřebuji jen malou stříšku na posezení před vchodem...děkuji
