distanční průchozí sloupek sleva_5

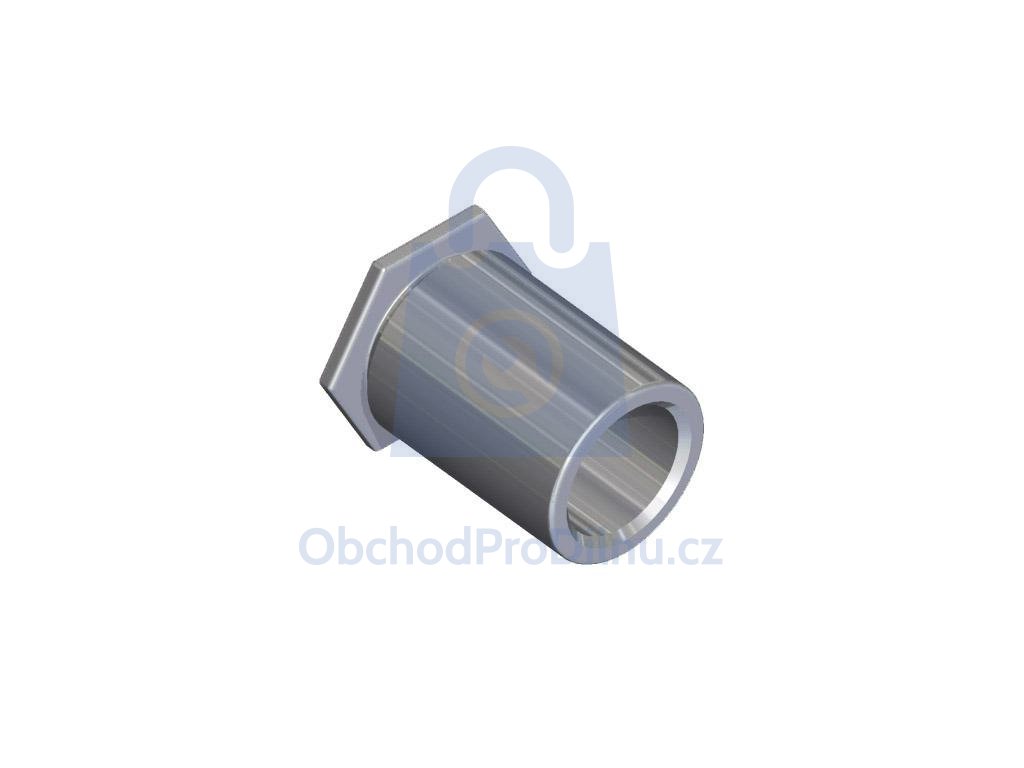

Sloupek distanční průchozí S-SO, pozinkovaný

Kód produktu 3061
materiál ocel
povrchová úprava bílý zinek
typ závitu metrický vnitřní
typ / druh zboží matice
značka / značení výrobce S-SO
provedení, specifické vlastnosti otevřený (průchozí) lisovací distanční sloupek
charakteristika produktu s drážkami pod hlavou
určeno zejména pro strojírenství, elektrotechnika
poznámka zalisováním splyne hlava šroubu s rovinou plechu
skladem
  • stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
  • stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
  • budeme Vás telefonicky kontaktovat s termínem doskladnění

Sloupek distanční průchozí S-SO, pozinkovaný

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
3061002 ks M2 x 4 M2 4 3,13 100 ks 313,46 379,29 na dotaz 360,33 Poptat
3061004 ks M2 x 6 M2 6 3,13 500 ks 1 567,30 1 896,43 na dotaz 1 801,61 Poptat
3061010 ks M2,5 x 6 M2,5 6 1,89 1000 ks 1 887,00 2 283,27 skladem 2 169,11
3061011 ks M2,5 x 8 M2,5 8 1,56 1000 ks 1 559,50 1 887,00 skladem 1 792,65
3061013 ks M2,5 x 12 M2,5 12 2,34 500 ks 1 169,63 1 415,25 skladem 1 344,49
3061015 ks M3 x 3 M3 3 1,73 1000 ks 1 731,05 2 094,57 skladem 1 989,84
3061016 ks M3 x 4 M3 4 1,73 1000 ks 1 731,05 2 094,57 skladem 1 989,84
3061017 ks M3 x 5 M3 5 1,81 1000 ks 1 809,03 2 188,92 skladem 2 079,47
3061018 ks M3 x 6 M3 6 1,81 1000 ks 1 809,03 2 188,92 skladem 2 079,47
3061019 ks M3 x 7 M3 7 4,51 1000 ks 4 506,97 5 453,43 skladem 5 180,76
3061020 ks M3 x 8 M3 8 1,86 1000 ks 1 855,81 2 245,53 skladem 2 133,25
3061022 ks M3 x 10 M3 10 2,59 1000 ks 2 588,78 3 132,42 skladem 2 975,80
3061022h ks M3 x 10 M3 10 4,40 1 ks 4,40 5,33 skladem 5,06
3061023 ks M3 x 12 M3 12 3,13 1000 ks 3 134,60 3 792,87 skladem 3 603,23
3061024 ks M3 x 14 M3 14 3,42 200 ks 683,06 826,51 skladem 785,18
3061025 ks M3 x 16 M3 16 3,93 200 ks 785,99 951,05 skladem 903,50
3061026 ks M3 x 18 M3 18 4,32 200 ks 863,97 1 045,40 skladem 993,13
3061027 ks M3 x 20 M3 20 4,74 200 ks 948,18 1 147,30 skladem 1 089,94
3061029 ks M3 x 25 M3 25 12,44 100 ks 1 244,48 1 505,83 na dotaz 1 430,54 Poptat
3061030 ks M3ALT x 3 M3ALT 3 1,86 1000 ks 1 855,81 2 245,53 skladem 2 133,25
3061031 ks M3ALT x 4 M3ALT 4 1,73 1000 ks 1 731,05 2 094,57 skladem 1 989,84
3061032 ks M3ALT x 5 M3ALT 5 1,86 1000 ks 1 855,81 2 245,53 skladem 2 133,25
3061033 ks M3ALT x 6 M3ALT 6 1,65 1000 ks 1 653,07 2 000,22 skladem 1 900,21
3061035 ks M3ALT x 8 M3ALT 8 1,73 500 ks 865,53 1 047,29 na dotaz 994,93 Poptat
3061036 ks M3ALT x 9 M3ALT 9 2,85 100 ks 285,39 345,32 na dotaz 328,05 Poptat
3061037 ks M3ALT x 10 M3ALT 10 2,21 500 ks 1 107,25 1 339,77 skladem 1 272,78
3061038 ks M3ALT x 12 M3ALT 12 2,51 200 ks 502,16 607,61 skladem 577,23
3061039 ks M3ALT x 14 M3ALT 14 3,37 200 ks 673,71 815,18 skladem 774,42
3061040 ks M3ALT x 16 M3ALT 16 3,81 200 ks 761,04 920,86 skladem 874,82
3061041 ks M3ALT x 18 M3ALT 18 4,74 200 ks 948,18 1 147,30 skladem 1 089,94
3061042 ks M3ALT x 20 M3ALT 20 11,65 200 ks 2 329,90 2 819,18 skladem 2 678,22
3061045 ks M4 x 3 M4 3 2,00 1000 ks 1 996,17 2 415,36 skladem 2 294,59
3061046 ks M4 x 4 M4 4 2,00 500 ks 998,08 1 207,68 skladem 1 147,30
3061047 ks M4 x 5 M4 5 2,00 100 ks 199,62 241,54 na dotaz 229,46 Poptat
3061048 ks M4 x 6 M4 6 2,03 200 ks 405,47 490,62 skladem 466,09
3061049 ks M4 x 8 M4 8 2,79 200 ks 558,30 675,55 skladem 641,77
3061050 ks M4 x 10 M4 10 3,70 200 ks 739,21 894,44 skladem 849,72
3061051 ks M4 x 12 M4 12 3,96 200 ks 792,23 958,60 skladem 910,67
3061052 ks M4 x 14 M4 14 4,83 100 ks 483,45 584,97 skladem 555,72
3061054 ks M4 x 16 M4 16 5,69 100 ks 569,22 688,75 skladem 654,31
3061055 ks M4 x 18 M4 18 7,11 100 ks 711,13 860,47 skladem 817,45
3061056 ks M4 x 20 M4 20 7,88 100 ks 787,55 952,94 skladem 905,29
3061056h ks M4 x 20 M4 20 11,73 1 ks 11,73 14,20 skladem 13,49
3061057 ks M4 x 22 M4 22 8,90 100 ks 890,48 1 077,48 skladem 1 023,61
3061058 ks M4 x 25 M4 25 10,11 100 ks 1 010,56 1 222,78 skladem 1 161,64
3061059 ks M5 x 4 M5 4 2,35 200 ks 470,97 569,87 skladem 541,38
3061060 ks M5 x 6 M5 6 2,67 200 ks 533,35 645,35 skladem 613,08
3061061 ks M5 x 8 M5 8 2,92 200 ks 583,25 705,74 skladem 670,45
3061062 ks M5 x 10 M5 10 3,70 200 ks 739,21 894,44 skladem 849,72
3061063 ks M5 x 12 M5 12 3,96 200 ks 792,23 958,60 skladem 910,67
3061064 ks M5 x 14 M5 14 4,83 100 ks 483,45 584,97 skladem 555,72
3061065 ks M5 x 16 M5 16 5,69 100 ks 569,22 688,75 skladem 654,31
3061066 ks M5 x 18 M5 18 7,11 100 ks 711,13 860,47 na dotaz 817,45 Poptat
3061067 ks M5 x 20 M5 20 7,88 100 ks 787,55 952,94 skladem 905,29
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
POTVRDIT vybrané vložením do košíku
Již máte v košíku:
Položek {{cart.itemsCount}} {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
TIP: Registrací ušetříte {{cart.possibleDiscount}} {{cart.currency}} s DPH
Přejít do košíku >>>

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008

Mohlo by se Vám také hodit:

Podložka ROZETA plná, pro šrouby se zápustnou hlavou 90°, pozinkovaná
pozinkovaná podložka ROZETA sleva_5
Variant: 5 od 11,28 Kč/ks 9,32 Kč bez DPH
detail

Drát vázací ocelový měkký dle ČSN 42 6410.5, žíhaný
vázací dráty měkké sleva_5
Variant: 13 od 53,28 Kč/kg 44,03 Kč bez DPH
detail

Šroub imbusový s válcovou hlavou, DIN 912-12.9, DO PRŮMĚRU M12, bez úpravy
pevnostní imbusový šroub 12.9 sleva_5
Variant: 301 od 0,54 Kč/ks 0,44 Kč bez DPH
detail

Záslepka s kovovým závitem, čtvercová
Záslepka s kovovým závitem, čtvercová sleva_5
Variant: 3 od 28,53 Kč/ks 23,58 Kč bez DPH
detail

Stavěcí nožička s otočnou hlavou
stavěcí nožička eu_vyrobek
sleva_5
Variant: 61 od 34,01 Kč/ks 28,10 Kč bez DPH
detail

Matice nýtovací s malou zápustnou hlavou, rýhované tělo, otevřená, pozinkovaná
nýtovací matice s malou zápustnou hlavou, rýhovaná otevřená sleva_5
Variant: 11 od 0,80 Kč/ks 0,66 Kč bez DPH
detail

Šroub šestihranný s tělem, DIN 931, nerez A2
šestihranné šrouby nerez, DIN 931 sleva_5
Variant: 208 od 1,39 Kč/ks 1,15 Kč bez DPH
detail

Podložky pod nýty, DIN 9021, nerez A2
nerezová podložka DIN 9021, A2 sleva_5
Variant: 12 od 0,11 Kč/ks 0,09 Kč bez DPH
detail

Šroub šestihranný se závitem k hlavě, DIN 933, DO PRŮMĚRU M12, nerez A2
nerezové šrouby, nerez DIN 933 sleva_5
Variant: 177 od 0,40 Kč/ks 0,33 Kč bez DPH
detail
  •  Podrobný popis
  •  Diskuze

Sloupek distanční průchozí S-SO, pozinkovaný

Průchozí Vnitřní závit
Technické parametry
Závitový distanční bod přímo v plechu

Distanční sloupek S-SO je průchozí zalisovací prvek s vnitřním metrickým závitem. Po zalisování vytvoří v plechu pevný závitový bod, ke kterému lze pomocí šroubu upevnit další součást v požadované vzdálenosti od plechu.

Sloupek je vyroben z oceli s povrchovou úpravou bílým zinkem a používá se především ve strojírenství a elektrotechnice. Drážkovaná část pod hlavou se při lisování zakotví do materiálu plechu.

Průchozí provedení otevřený distanční sloupek
Vnitřní závit pro metrický šroub
Zalisování do plechu bez samostatné matice
Ocel + bílý zinek povrchová úprava

Co při výběru rozhoduje?

Závit Vyberte závit podle šroubu, kterým budete upevňovat navazující díl. V nabídce jsou varianty M2, M2,5, M3, M3ALT, M4 a M5.
Délka sloupku Délka určuje výslednou vzdálenost mezi plechem a upevňovaným dílem. Proto vybírejte kombinaci závitu i délky.
Montážní otvor Průměr otvoru musí odpovídat konkrétní variantě sloupku. To je důležité zejména při výběru mezi M3 a M3ALT.

Jaký je rozdíl mezi M3 a M3ALT?

M3ALT neznamená jiný šroubový závit. Obě provedení používají vnitřní závit pro šroub M3. Označení ALT rozlišuje alternativní provedení sloupku s větším tělem a větším otvorem pro zalisování do plechu.

M3 Závit pro šroub: M3 Montážní otvor: 4,22 mm Min. vzdálenost středu otvoru od hrany: 6,0 mm
M3ALT Závit pro šroub: M3 Montážní otvor: 5,41 mm Min. vzdálenost středu otvoru od hrany: 6,8 mm

Pokud tedy nahrazujete již použitý sloupek, nestačí ověřit pouze závit M3 – zkontrolujte také průměr montážního otvoru v plechu.

Princip montáže

1. Připravte otvor Rozměr otvoru musí odpovídat zvolené variantě sloupku.
2. Vložte sloupek Zalisovací část se vloží do připraveného otvoru v plechu.
3. Zalisujte Tlakem se drážkovaná část sloupku zakotví do materiálu plechu.
4. Upevněte díl Do vytvořeného vnitřního závitu lze následně zašroubovat odpovídající metrický šroub.
Proč použít distanční sloupek? Sloupek spojuje dvě funkce do jednoho prvku – vytvoří v plechu pevný vnitřní závit a současně určí vzdálenost upevňovaného dílu od plechu.

Technické parametry

Základní údaje

Typ distanční sloupek
Řada / označení S-SO
Provedení otevřené / průchozí
Způsob upevnění zalisování
Závit metrický vnitřní

Materiál a provedení

Materiál ocel
Povrchová úprava bílý zinek
Konstrukce s drážkami pod hlavou
Určení strojírenství / elektrotechnika

M3 vs. M3ALT – montážní rozměry

VariantaVnitřní závitMin. tloušťka plechuMontážní otvorMin. vzdálenost od hrany*
M3 M3 1,0 mm 4,22 mm 6,0 mm
M3ALT M3 1,0 mm 5,41 mm 6,8 mm

* Vzdálenost od středu montážního otvoru k okraji plechu.

Výběr varianty Jednotlivé varianty se liší velikostí závitu a délkou sloupku. U provedení M3 a M3ALT věnujte pozornost také rozdílnému průměru otvoru pro zalisování. Konkrétní dostupné rozměry vyberte v tabulce variant produktu.
