Patka kotevní výškově nastavitelná, s přivařenou maticí, výroba ČR

materiál ocel
materiál upřesnění S235JR
povrchová úprava zinek bílý galvanický
typ / druh zboží prvky kotevní
značka / značení výrobce 14-01
provedení, specifické vlastnosti výškově nastavitelný pilíř
tvar profilu / výrobku (průřez) rovná deska, přivařená matice
určeno zejména pro kotvení tlačených sloupů, pilířů
poznámka Český výrobek
  • Fotogalerie

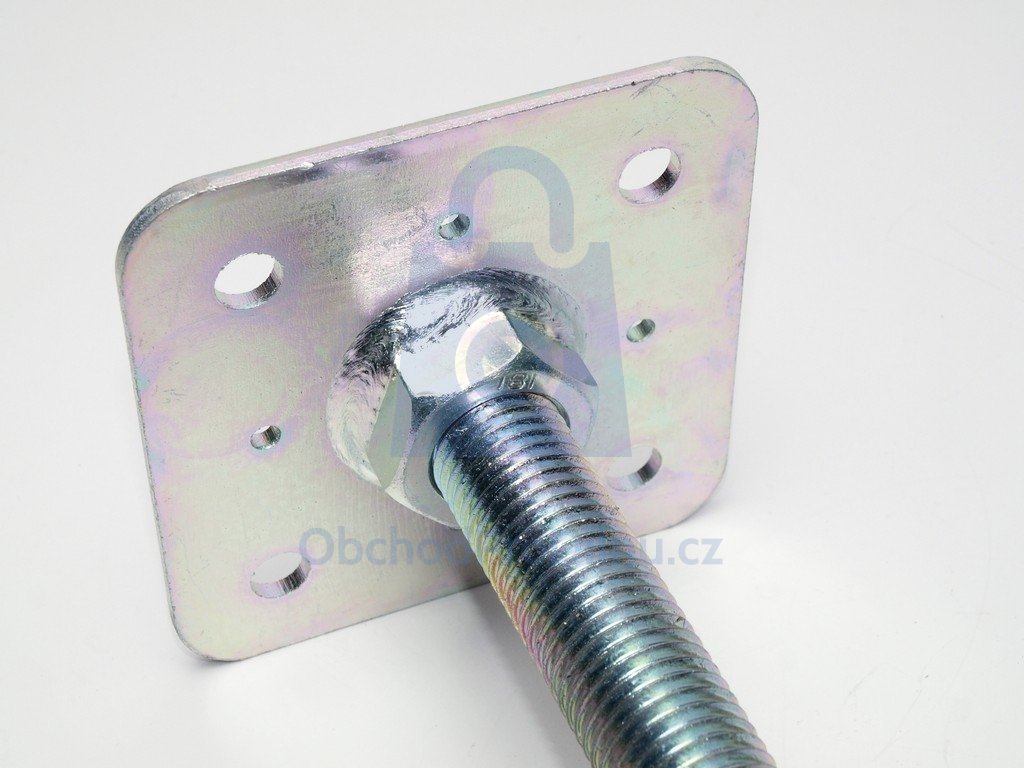

  • Detail desky kotevního pilíře

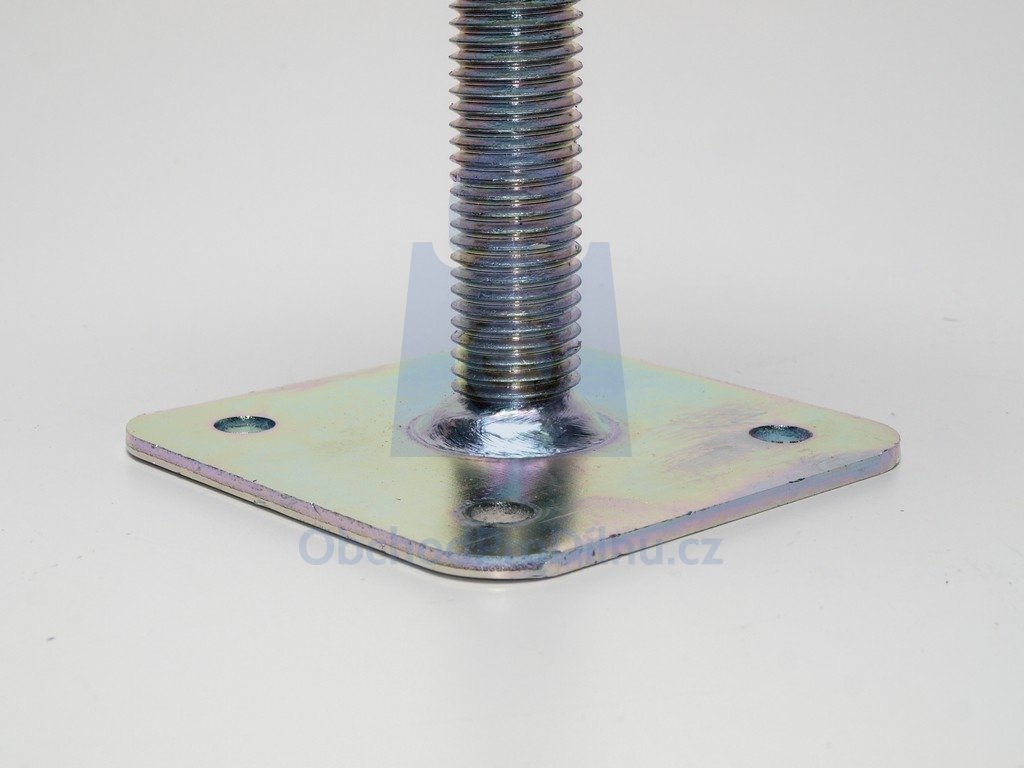

  • Svár šroubovice a desky pilíře

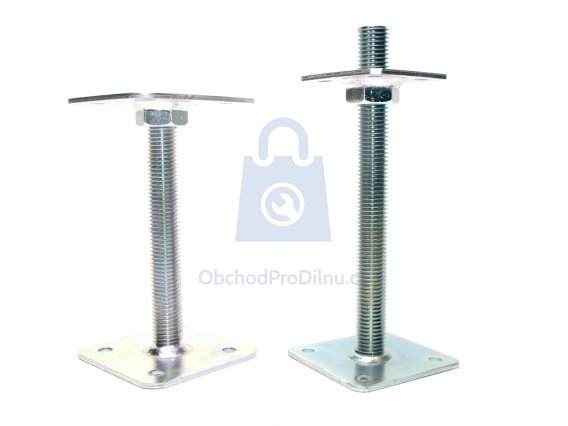

  • Zinkované kotevní pilíře

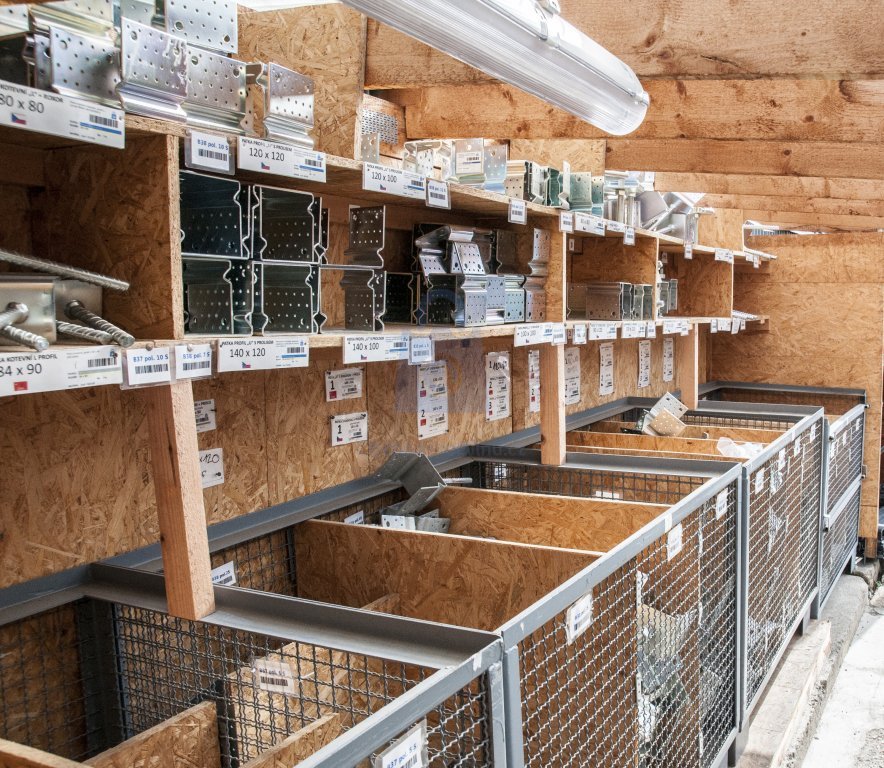

  • zásoby kotevních prvků na skladě

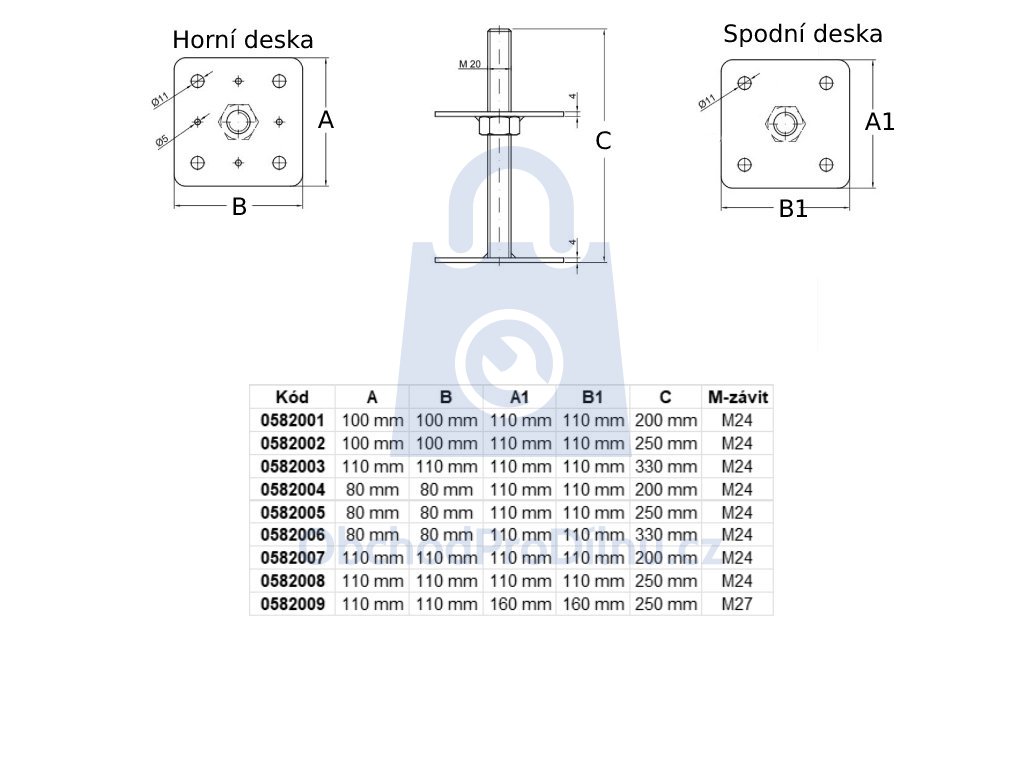

  • technické nákresy
  • Technický nákres kotevní patka

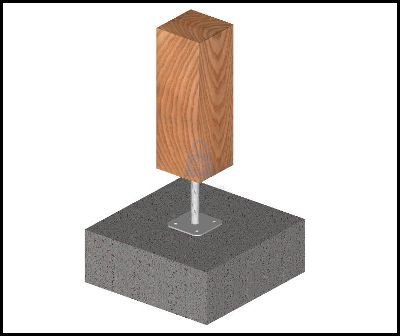

  • Příklad použití kotevní patky

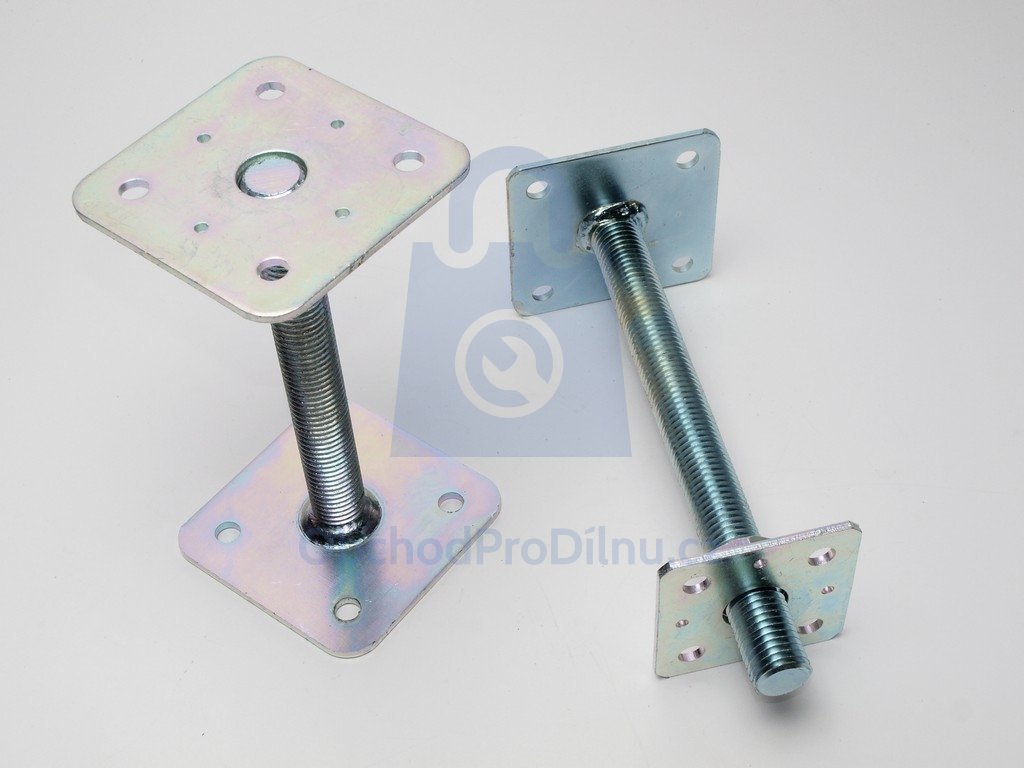

  • Kotevní patka pilíř
skladem
  • stand. objem obj. v prac. den do 14:00 -> násl. prac. den u Vás (v případě paletové přepravy do 12:00)
skladem
  • stand. objem obj. v prac. den do 10:00 -> odesíláme v násl. 2-3 prac. dnech
na objednávku
  • budeme Vás telefonicky kontaktovat s termínem doskladnění

Patka kotevní výškově nastavitelná, s přivařenou maticí, výroba ČR

{{column_name}}
{{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}} {{((search_modes[column_key] == true) ? "✖" : "▼ 🔍")}}
0582004 ks deska 110x80 šroub.200/M24 M24 200 110x110 80x80 191,86 1 ks 191,86 232,15 skladem 220,54
0582005 ks deska 110x80 šroub.250/M24 M24 250 110x110 80x80 204,49 1 ks 204,49 247,44 skladem 235,07
0582006 ks deska 110x80 šroub.330/M24 M24 330 110x110 80x80 224,17 1 ks 224,17 271,25 skladem 257,69
0582001 ks deska 110x100 šroub.200/M24 M24 200 110x110 100x100 170,27 1 ks 170,27 206,03 skladem 195,73
0582002 ks deska 110x100 šroub.250/M24 M24 250 110x110 100x100 182,19 1 ks 182,19 220,45 skladem 209,43
0582007 ks deska 110x110 šroub.200/M24 M24 200 110x110 110x110 191,86 1 ks 191,86 232,15 skladem 220,54
0582008 ks deska 110x110 šroub.250/M24 M24 250 110x110 110x110 204,49 1 ks 204,49 247,44 skladem 235,07
0582003 ks deska 110x110 šroub.330/M24 M24 330 110x110 110x110 224,17 1 ks 224,17 271,25 skladem 257,69
0582009 ks deska 160x160 šroub.250/M27 M27 250 160x160 110x110 274,38 1 ks 274,38 331,99 skladem 315,39
Poptat {{getAvailabilityDate(row['00kod'])}}
Vybrali jste tyto produkty:
  • {{amount}}x{{getAmount(key)}}
Zatím nebyla vybrána žádná varianta aktuálního produktu
Již máte v košíku:
{{cart.itemsCount}} Ks za {{cart.sumWithVAT}} {{cart.currency}} s DPH
{{cart.sumWithoutVAT}} {{cart.currency}} bez DPH
hmotnost {{cart.weight}} Kg
registrujte se a ušetříte! při tomto nákupu přesně {{cart.possibleDiscount}} {{cart.currency}} s DPH
přejít do košíku >
Registrujte se a získejte slevy na každý nákup
registrovat se
Zboží se vždy snažíme dodat co nejrychleji!

Skladem - stand. objem obj. v prac. den do 14:00 > násl. prac. den u Vás

(v případě paletové přepravy do 12:00)

Skladem - obj. v prac. den do 11:30 > odesíláme v násl. dvou prac. dnech

Nevíte si rady?

Ozvěte se nám! Rádi Vám poradíme.

+420 387 414 008

Mohlo by se Vám také hodit:

Pro náročné

Kotva chemická VINYLESTER SF, Den Braven

Variant: 2 od 241,41 Kč/ks 199,51 Kč bez DPH

Patka kotevní, profil L

Variant: 4 od 85,40 Kč/ks 70,58 Kč bez DPH

Vrták do dřeva hadovitý

Variant: 50 od 124,14 Kč/ks 102,59 Kč bez DPH

Hřebík konvexní, pozinkovaný

Variant: 6 od 124,65 Kč/kg 103,02 Kč bez DPH
  •  Podrobný popis
  •  Ke stažení
  •  Diskuze

Patka kotevní výškově nastavitelná, s přivařenou maticí, výroba ČR

Výškově nastavitelná kotevní patka s přivařenou maticí

Výškově nastavitelná kotevní patka je vyrobena z oceli S235JR a pro vyšší odolnost vůči korozi je galvanicky pozinkována. Tento kotevní pilíř se používá na již hotovou betonovou plochu. Díky nastavitelnosti patky však nevadí výškové rozdíly, které lze snadno dorovnat. Tato kotevní patka má přivařenou matici k horní desce, takže nastavení výšky probíhá ještě před připevněním k podkladu. Samotná výška se pak nastaví jednoduchým šroubováním. Vzhledem k tomu, že se patka umisťuje přímo pod sloup, je po instalaci téměř neviditelná a umožňuje tak ničím nerušený design sloupu.

Doporučujeme k realizaci základů dřevostavby používat kvalitní kotevní patky. Má-li patka příliš slabou šroubovici, či desku ze slabšího plechu, může při určitých povětrnostních podmínkách dojít na kotvě k problémům.

Použití výškově nastavitelné kotevní patky s přivařenou maticí

Stavitelná kotevní patka se používá ke kotvení tlačných sloupů a pilířů. V praxi se nejčastěji jedná o dřevěné trámky/hranoly pro konstrukci různých přístřešků, pergol, zahradních domků, parkovacích stání apod.

Kotvení dřevěného sloupku

Montáž patky vyžaduje vrtání otvoru zespodu sloupu. Doporučujeme použít speciální hadovitý vrták do dřeva o průměru závitové tyče patky. Patku pak zasunete přečnívající částí závitové tyče do vyvrtaného otvoru. Z tohoto důvodu doporučujeme o něco delší patku, než budete reálně potřebovat. Zespodu pak přichytíte sloup ještě pomocí konstrukčních vrutů nebo konvexních hřebíků. Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnosti, a proto doporučujeme použití těch konstrukčních/stavebních.

Montáž výškově nastavitelné kotevní patky s přivařenou maticí do betonu

Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Kotvení k podkladu se provádí až po připevnění ke dřevěnému sloupu. Doporučujeme patku kotvit přímo do betonu, takže pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.

K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:

Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.

kotevní pilíře s maticí přivařenou - info ve zkratce:

  • materiál: ocel S235JR
  • povrchová úprava: galvanicky pozinkováno
  • matice: přivařená
  • průměr závitové tyče: M24
  • tloušťka desky: 4 mm
  • průměr otvorů pro kotevní do podkladu: 4 x 11 mm
  • průměr otvorů pro kotvení dřevěného sloupu: 4 x 11 mm + 4 x 5 mm
  • deska pro kotvení k podkladu: 110x110 mm

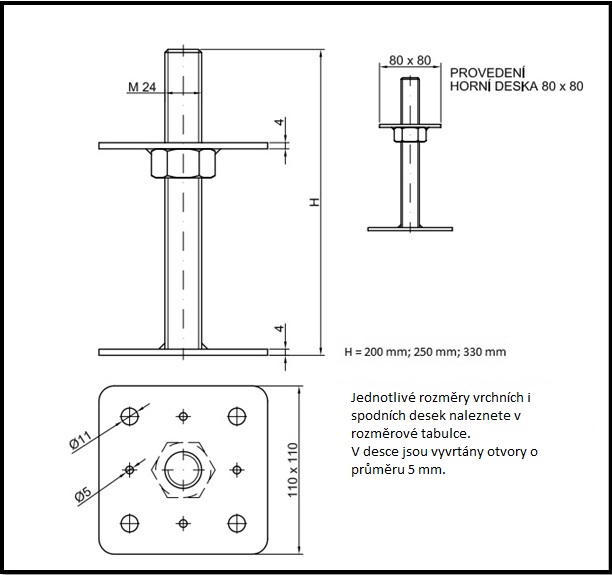

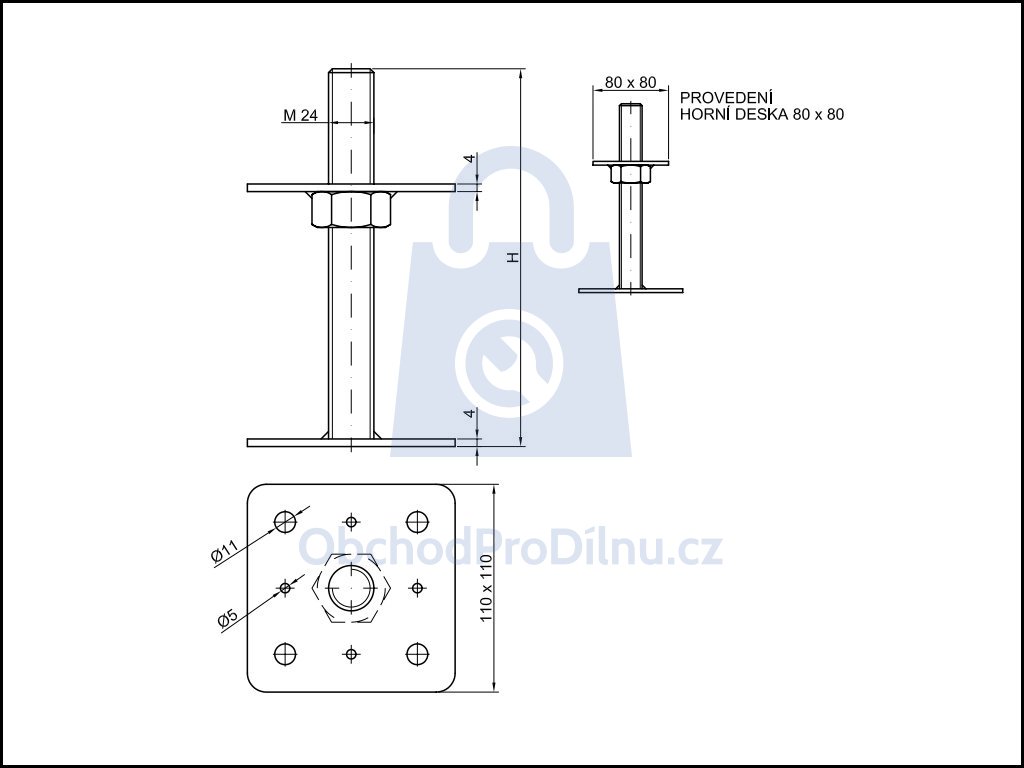

    Technický nákres

Přidat komentář nebo otázku

Vaše jméno *
Váš e-mail nebo URL
Text komentáře *

Přidané komentáře

07.04.2021

Dobrý den, děkujeme Vám za dotaz týkající se kotevních patek s přivařenou maticí. Do emailu Vám zasílám dokument s informacemi o únosnosti od jejich výrobce. Tým Obchod pro dílnu

06.04.2021

Dobrý den, nepodařilo se mi dohledat účinnou výšku a únosnost, mohl bych poprosit o technické parametry? jedná se mi o výrobek 110/110 výška 330. Děkuji a přeji hezký den

09.02.2018

Dobrý den, děkujeme za Váš dotaz ohledně výškově nastavitelných patek s přivařenou maticí. Informace, které jste našel na jednom z technických obrázků jsou již zastaralé a popis byl proto upraven. Dodavatel nám změnil výrobek a přidány byly nové rozměry patek. Vždy platí kódy, které naleznete v rozměrové tabulce pod hlavním obrázkem. Děkujeme a přejeme příjemný den

08.02.2018

Dobrý den, na obrázku uvádíte, že na kodu 0582001 a 0582003 je rozměr horní desky 100x100, ale v tabulce uvádíte, že je 100x100 na kodu 0582001 a 0582002 a na 0582003 je 110x110,můžete mi odpovědět jaké kody platí na horní desku 100x100 děkuji, Bárta
